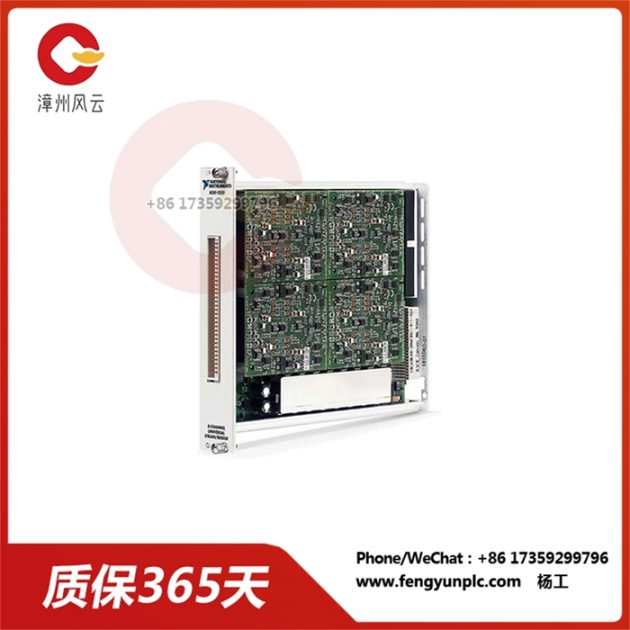

NI SCXI-1520 (номер компонента: * 77777966 -01 — универсальный модуль входного тензометра может быть использован в сочетании с разъёмами SCXI-1314, разъёмами SCXI-1310 и компонентами оболочки, разъёмами TBX-96 DIN, или разъёмами SCXI-1314T -50.

Постоянный ответвитель имеет 8 аналоговых входных каналов. Он предоставляет все функции, необходимые пользователю для проведения простых или более сложных измерений сенсоров, основанных на деформации и мостике. Одна из функций — способность распознавать сигналы от деформации, нагрузки, силы, крутящего момента и датчиков давления.

Другой полезной функцией модуля является автоматическая калибровка функций в постоянно изменяющихся условиях. На каждом канале также имеется программируемый усилитель и программный фильтр баттерсворт с четырьмя полюсами, чтобы обеспечить точные измерения деформации.

SCXI-1520

4 полюса фильтра баттерворта обеспечивают острые крайности, чтобы заглушать шум, сохраняя при этом самую высокую плоскую поверхность внутри полосы. В каждом канале также имеется отдельный источник стимулов от 0 до 10 V, каждый из которых имеет возможность обнаружения на расстоянии. Ещё одна полезная функция модуля SCXI 1520 состоит в Том, чтобы взять пробы и сохранить функции одновременно. Эта функция используется для синхронного отбора образцов с помощью отслеживания или удержания схемы T/H.

SCXI 1520 использует NI- DAQmx драйверов, совместимый с такими пакетами программного обеспечения, как LabVIEW, LabWindows/ CVI или Measurement Studio (ADE).

Параллельная модель может использоваться для высокоскоростного сбора с использованием NI-DAQ 7. В параллельном режиме каждый канал направлен на различные аналоговые входные каналы для DAQ. NI- DAQ Traditional не имеет параллельного режима работы. Кроме того, SCXI-1520 деформация/мостовой входной модуль имеет возможность случайного сканирования. Функция случайного сканирования позволяет пользователям получать информацию из выбранного ими канала в любом порядке, что помогает сократить общее время сканирования. Если требуется меньше 8 тензовых пластин для приложения, дополнительные аналоговые входные каналы могут использоваться для общего аналогового сигнала. Устройство весит 10,4 унции и имеет размер 1,2 × 6,9 × 8,0 дюймов. По размеру. От нулев эт рекомендательн рабоч температур до 50) ° аверроэс CXI — 1520
