PCI-6733 Аналоговая панель может управлять каждой точкой данных в каждом канале

PCI-6733 Аналоговая панель может управлять каждой точкой данных в каждом канале

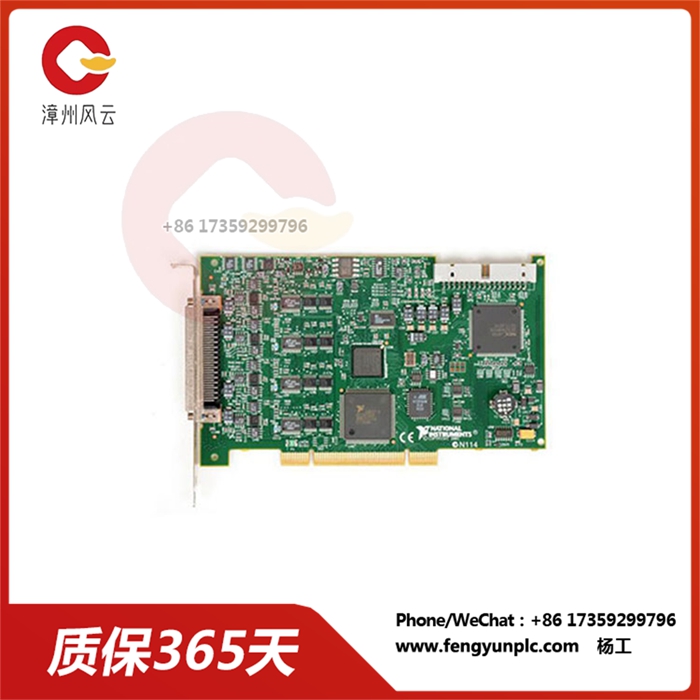

NI PCI-6733 (ni pci -6733) — высокоскоростное аналоговое устройство, которое может обеспечить синхронизацию, многоканальное обновление для контролируемых и волновых приложений, таких как тесты на стимулы (включая акустические тесты) и моделирование на трехфазной мощности. Он имеет 16 – битный преобразователь (DAC) на Один канал, с выделением напряжения до одного MS/s/ канала, восемь пятизначных цифровых линий ввода/вывода в/о и два 24 – битных счетчика/таймера для таймера. Устройство PCI-6731 имеет 4 канала выходного напряжения, в то время как 6733 устройства имеют 8 каналов выходного напряжения.

Основные характеристики высокоскоростного моделирующего устройства PCI-6733:

Высокоскоростной аналоговый выход:

Восемь каналов выходного напряжения
16 – битное разрешение
Скорость обновления составляет до 1 MS/s/ канал
Ввод/вывод числа:

8 цифровых линий ввода/вывода для TTL/CMOS
Логический уровень 5 V
Порядок ввода/вывода:

Два 24 – битных счетчика/таймера
Цифровые пусковые механизмы и внешние часы функционируют
Дополнительная функция:

Графический выход программного обеспечения: использование программного обеспечения для выполнения точного времени и управления аналогом.

PCI-6711

Широкий диапазон выходного напряжения: от 5 V до +5 V.

Гибкий набор пусковых механизмов: поддержка внутреннего, внешнего и программного запуска.

Высшие синхронизирующие функции: синхронизировать волнистые генерации с внешними часами, событиями или другими устройствами.

Поддержка программы:

Высокоскоростное моделирующее устройство PCI-6733 поддерживается программным обеспечением NI- DAQmx, которое предоставляет полный набор инструментов для группового состояния, генерации волн, сбора волн, анализа и визуализации. Программа NI- DAQmx облегчает настройки и использование оборудования, даже для пользователя с ограниченным опытом программирования.

Приложение:

Высокоскоростные аналоговые устройства PCI-6733 прекрасно подходят для широкого применения, включая:

Автоматизированное тестирующее устройство: генерирует точные сигналы напряжения для тестирования электронных компонентов и схем.

Управление процессом и мониторинг: использование аналогового управления сигналом и мониторинга промышленных процессов.

Функциональная генерация: генерировать произвольные формы волн, такие как синусоидальные волны, квадратные и склонные волны для функционального генерации и моделирования сигналов.

Эксперимент стимулирования-реакции: применение контролируемого стимулирования к системе и измерение соответствующей реакции.

Сенсорная и сигнальная имитация: поведение аналоговых сенсоров и сигналов, используемых для тестирования и разработки.

PCI-6733 Аналоговая панель может управлять каждой точкой данных в каждом канале
