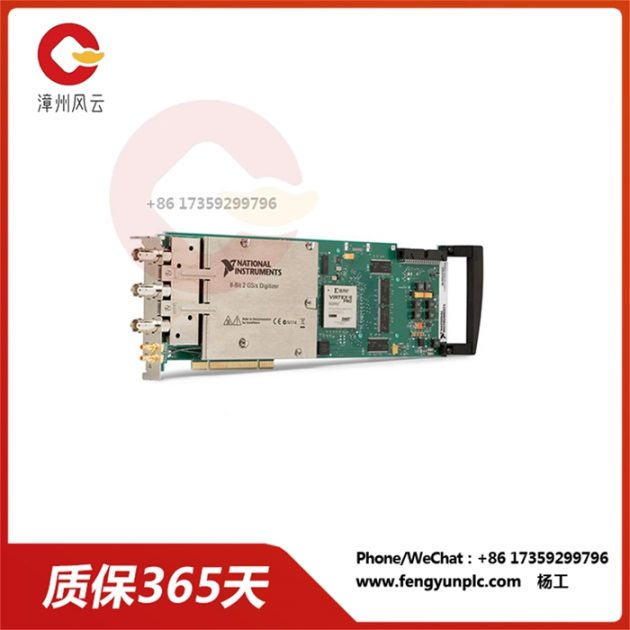

PCI-5154 Прибор для осциллографа

PCI-5154 Прибор для осциллографа

National Instruments PCI-5154 (компоненты: 780320-01, 780320-02 и 780320-03) — 8 — битный и 1 — буковый осциллятор PCI с двумя синхронными каналами сбора образцов. Каждый из двух каналов на этом устройстве может взять образец независимо, со скоростью до 2 GS/s. Эт симуляц входн проход спроектирова в 50 Ω ввест работа под сопротивлен, и поддержива ac, dc и GND ввест взаимодейств. NI PCI-5154 предоставляет 8 — битное разрешение, в то же время сохраняя точность прямых потоков от 0,1 до 1 в пределах входного диапазона от 0,1,0% + 1,3% FS. Прибор имеет 20 MHz фильтр шума в качестве фильтра ограничения пропускной способности, обычно время подъёма/снижения составляет 428 ps.

Основные характеристики NI PCI-5154:

Высокоскоростн дискретизац: предоставля двух синхронизирова проход дискретизац, кажд проход максимальн mpc5000 2 GS/с.

Широкополосная: с частотой до 1 ГГЦ, ловит высокочастотные сигналы.

8 — битное разрешение: предоставляет 8 — битное преобразование модуля (ADC) для представления сигнала.

Гибкая входная связь: поддерживает связь между различными типами сигнала, постоянным потоком и входом GND.

Широкий входный диапазон: предоставляет диапазон ввода от 0,1 до 1V для адаптации к различным амплитудам сигнала.

Высокая прямоточная точность: точность постоянного потока при введении минус 1,0 % + 1,3 %.

Встроенная временная база: встроенные часы с встроенными пластинами (внутренние VCSO), которые могут быть измерены с точностью до секунды.

Выборочные выборки случайного выбора: поддержка случайного выборочного выборочного выборочного выборочного процесса может быть реализована с увеличением до 20 GS/s.

Синхронизация наружных часов: SMB разъём (PFI 0) на передней панели используется для синхронизации с внешними часами.

PCI совместимость: можно установить в любую совместимую PCI-слот без PXI коробки.

PCI-5154

Приложение NI PCI-5154:

NI PCI-5154 применяется во всех областях, включая:

Отладка электронных схем: используется для отладки электронных схем с помощью измерения напряжения, тока и других сигнальных функций.

Анализ импульсов и последовательности: используется для анализа волн импульсов, измерения ширины импульсов, времени подъёма и времени падения.

Высокоскоростной анализ сигналов: используется для анализа высокоскоростных сигналов, таких как в системах цифровой связи и электронике.

Сенсорные данные собраны: используются для сбора данных от сенсоров (таких как акселерометр, датчик давления и датчик температуры).

Исследования: для научных исследований, сбор данных из экспериментов и симуляций.

Прикладные примеры NI PCI-5154:

Устранение неисправности импульсного усилителя: NI PCI-5154 может использоваться для диагностики неисправности импульсного усилителя, измерения формы волны входного и выходного импульса и выявления любых проблем с искажением или перегрузкой.

Анализ последовательности цифровых данных: осциллограф может использоваться для анализа последовательности цифровых данных и обеспечения того, чтобы сигнал соответсвал требованиям последовательности.

Экспрессия производительности высокоскоростного адс: NI PCI-5154 может быть использована для представления производительности высокоскоростного адс, измерения параметров, таких как линейность, количественный шум и коэффициент шума.

Мониторинг вибраций в машине: осциллограф может использоваться для мониторинга вибраций в машине, чтобы обнаружить потенциальные механические неполадки или дисбаланс.

Данные из физических экспериментов: NI PCI-5154 можно использовать для сбора данных из физических экспериментов, измерения переменных во времени, скорости и ускорении.

Технические характеристики NI PCI-5154:

Номер два

Коэффициент отбора: до 2 GS/s на канал

Разрешение: 8 бит

Пропускная способность: до 1 ГГЦ

Введен диапазон: от 0,1 до 1V

Входн сопротивлен: 50 Ωm

Входная связь: связь, постоянный поток, GND

Триггер: маргинальная, ширина импульса, уровень, запоздалая активация

: внутренний VCSO, 15,26 k /s /s и 1 GS/s, выборочно пересеклись до 20 GS/s

Синхронизация внешних часов: разъем SMB (PFI 0)

Совместимость программного обеспечения: LabVIEW, NI- осциллограф
