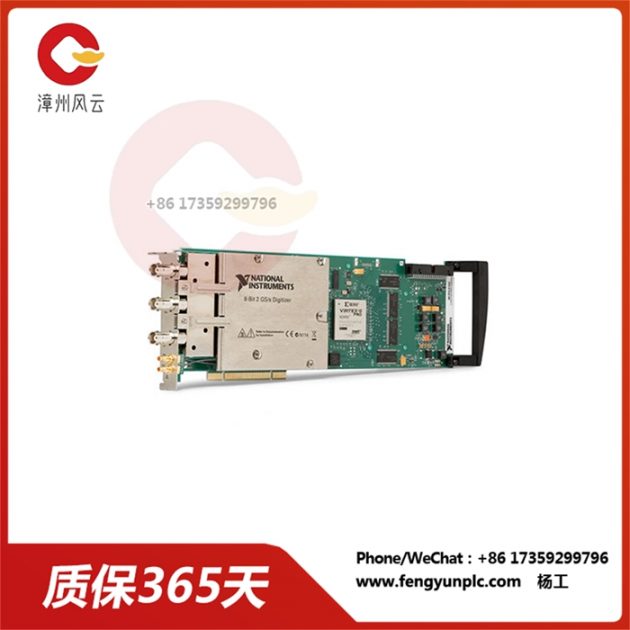

PCI-5153 8 — битный осциллограф

PCI-5153 8 — битный осциллограф

NI PCI-5153EX — осциллографическое устройство для NI, используемое для сбора и анализа аналоговых волн. Он обеспечивает аналитические функции временных зон и частотных полей. PCI-5153EX поставляется с API драйверов, включая онлайн-потоки данных и анализ. Модель была обновленной версией устройства PCI-5153, которое обеспечивало более высокую мощность FPGA. PCI-5153EX поддерживает накопительную прошивку (FW06) для улучшения функции накопления оборудования.

Основные характеристики NI PCI-5153EX:

Два аналоговых входных канала: аналоговый входной канал с двумя разъёмами BNC, предназначенными для перехвата аналогового сигнала.

Высок входн сопротивлен: предоставля 50 Ω ± 2 Ω ввест сопротивлен, достижим точн сигна измерен.

Высок входн нитегральн: терпим до 7 Vrms ввест перегрузк, и-да-да ≤ радиус десят ви напряжен.

Синхронизированное отображение: поддержка синхронного отбора двух каналов для достижения точных измерений времени.

Высокий уровень выборочности: обеспечивает максимальное количество проб в 2 GS/s для локализации сигналов быстрого подъёма и быстрого снижения.

8 — битное разрешение: предоставляет 8 — битное преобразование модуля (ADC) для представления сигнала.

Максимальная пропускная способность — 500 МГЦ для перехвата высокочастотных сигналов.

Расширяемая память: стандартная загрузочная память с 8 мб/канал, расширяемая до 256 мб на канал для более длинного перехвата волн.

Широкий входный диапазон: предоставляет диапазон ввода от 100мв до 5V для адаптации к различным амплитудам сигнала.

Приложение NI PCI-5153EX:

NI PCI-5153EX имеет приложения во всех областях, включая:

Отладка электронных схем: используется для отладки электронных схем, действующих и других сигнальных функций, измеряя напряжение. Отладка электронных схем.

Анализ импульсов и последовательности: используется для анализа волн импульсов, измерения ширины импульсов, числа подъёмов и осеннего времени.

Высокоскоростной анализ сигналов: используется для анализа высокоскоростных сигналов, таких как в системах цифровой связи и электронике.

Сенсорный сбор данных: используется для сбора данных от сенсоров, таких как акселерометр, датчик давления и датчик температуры.

Научные исследования: для научных исследований, сбор данных из экспериментов и симуляций.

PCI-5153

Пример приложения NI PCI-5153EX:

Устранение неисправности в цепи усилителя: NI PCI-5153EX может использоваться для выявления любых проблем искажения или переимпульса при измерении входных и исходящих волн.

Анализ последовательности цифровых данных: осциллограф может использоваться для анализа последовательности цифровых данных и обеспечения того, чтобы сигнал соответсвал требованиям последовательности.

Экспрессия производительности высокоскоростного DAC: NI PCI-5153EX может быть использована для представления производительности высокоскоростного DAC, измерения параметров линейности, количественного шума и соотношения шума.

Мониторинг вибраций в машине: осциллограф может использоваться для мониторинга вибраций в машине, чтобы обнаружить потенциальные механические неполадки или дисбаланс.

Данные из физических экспериментов: NI PCI-5153EX может использоваться для сбора данных из физических экспериментов, измерения переменных во времени, скорости и ускорении.

Технические характеристики NI PCI-5153EX:

Номер два

Коэффициент отбора: до 2 GS/s

Разрешение: 8 бит

Пропускная способность: до 500 МГЦ

Память каждого канала: 8 мб, 64 мб или 256 мб

Триггер: маргинальная, ширина импульса, уровень, запоздалая активация

Совместимость программного обеспечения: LabVIEW, NI-SCOPE
