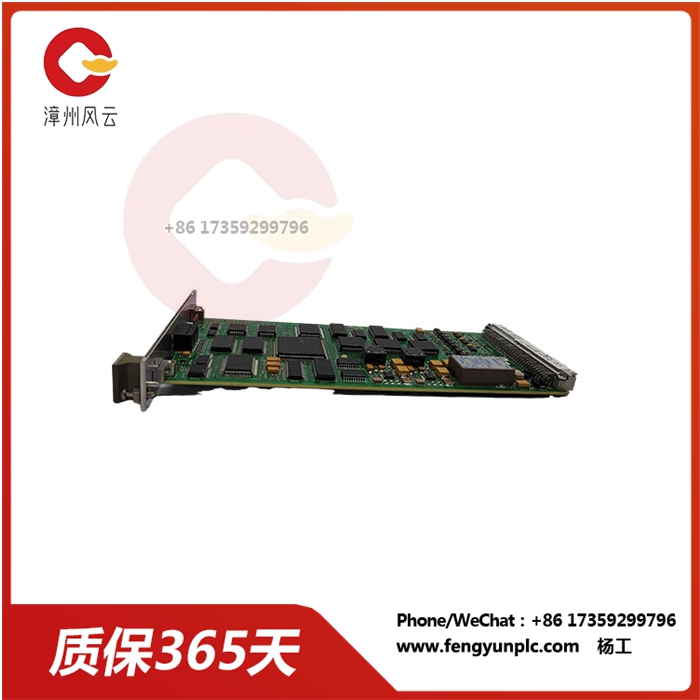

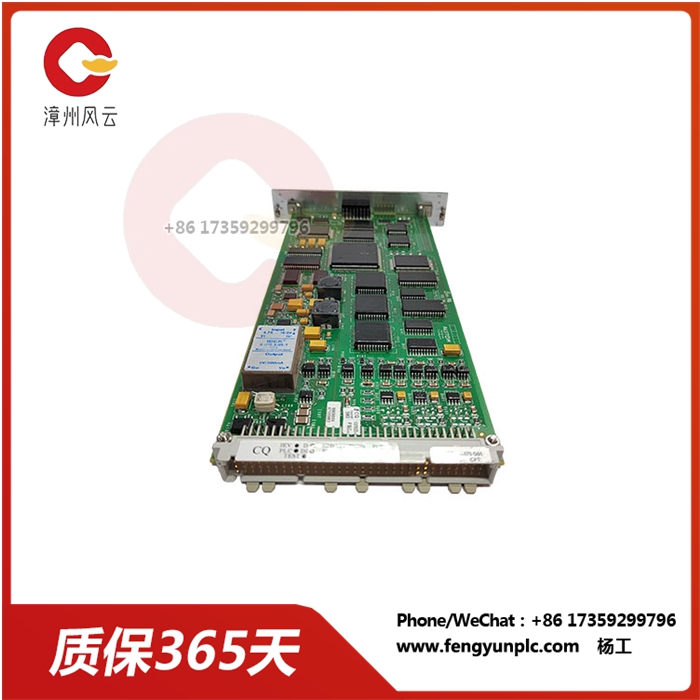

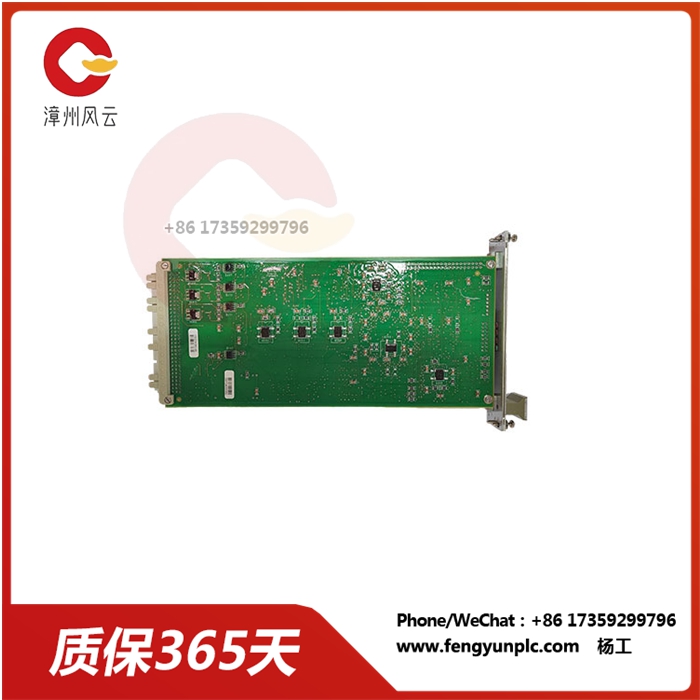

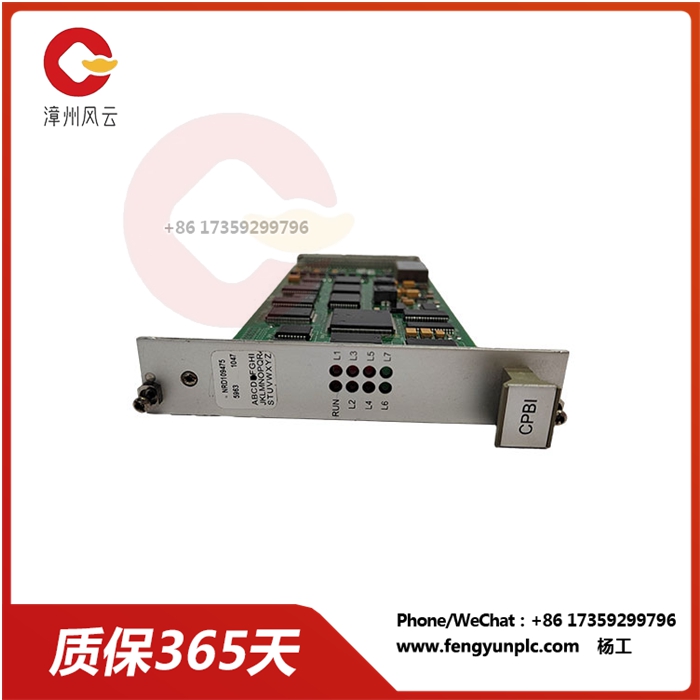

NRD109475-8RDA44670G01-SA44670.E Модуль интерфейсной доски
Схема энерго-снабжения и схема входного интерфейса детально проанализированы
Схема энергоснабжения:
Электроснабжение — это часть цепи, которая питает различные блочные цепи в плате. Он работает в условиях высокого напряжения, большого тока и является одной из наиболее уязвимых частей плат.
Функция цепи энергоснабжения:
Преобразование переменного тока в постоянный ток: схема электроснабжения преобразует переменный ток, необходимый для преобразования 220VAC или 380VAC в электрическую плату, в различные уровни, требуемые при постоянном выходном напряении минус 5V, 12V, 15V, 18V и 24V.
Схема энергоснабжения удаляет гармонические и шумовые фильтры в переменном тока, обеспечивая чистый постоянный ток.
Стабильное напряжение: цепь энерго-снабжения стабилизирует постоянный ток в пределах установленного диапазона, сохраняя выходное напряжение стабильным даже при изменении входного напряжения или нагрузки.
Защитная схема энергоснабжения обеспечивает такие защитные функции, как перегрузка, перетекание, короткое замыкание и т.д.
Состав цепи энергоснабжения:
Фильтры: фильтры используются для фильтрации гармонических и шумов в переменном тока.
Схема выпрямителя: схема выпрямителя преобразует переменный ток в постоянный.
Цепь стабильного напряжения стабилизирует напряжение постоянного тока в пределах установленного диапазона.
Защитная схема: защитная схема обеспечивает защиту от перенапряжения, перетока, короткого замыкания и т.д.
Входная схема интерфейса:
Входная схема интерфейса — это часть схемы, в которой плата обменивается информацией и общается с внешним миром. Он может превратить то, что люди хотят сказать или сделать с монтажной пластиной в электрические сигналы, которые микропроцессоры могут распознать в плате.
Функция входного интерфейса:
Преобразовывать внешние сигналы в электрические: схема входного интерфейса преобразует внешние сигналы, такие как температура, светимость, давление, ветер, уровень жидкости, положение и т.д.
Обработка сигнала: схема входного интерфейса обрабатывает электрические сигналы, такие как усиление, фильтры, пластическая обработка и т.д.
Преобразовывать электрические сигналы в цифровые: схема входного интерфейса преобразует электрические сигналы в цифровые, чтобы микропроцессоры могли распознавать и обрабатывать их.
Введите состав схемы интерфейса:
Сенсор: сенсор используется для преобразования внешних сигналов в электрические.
Схема модуляции сигнала: схема модуляции сигнала обрабатывается электрическими сигналами, такими как усиление, фильтрация, пластическая и т.д.
Модульный преобразователь: модульный преобразователь преобразует электрические сигналы в цифровые.
