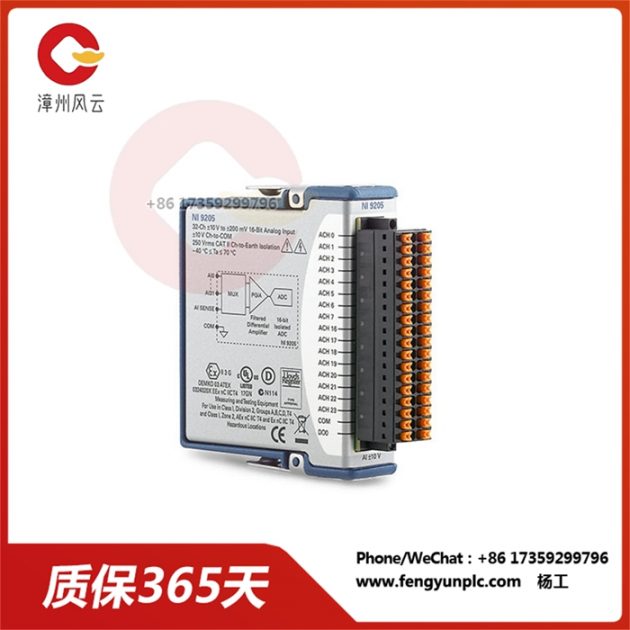

NI-9205 779357-01 Блок ввода напряжения в серию C

NI-9205 779357-01 Блок ввода напряжения в серию C

NI-9205 (компоненты: 7855184 -01, 7799357 -01, 780173-01, 19015d -01L) — современный модуль ввода напряжения из серии C, разработанный в национальной компании Instruments.

Блок модуля может использоваться совместно с NI CompactRIO и CompactDAQ. NI-9205 состоит из 16 различных аналоговых входных каналов или 32 однополюсных аналоговых входных каналов с аналогом 16 бит.

Каждый канал имеет четыре программируемых входных диапазона. Разница между компонентами NI 9205 заключается в Том, что у компонента 785184-01 есть пружинный разъем портов и нет защитного покрывания. Компоненты 7799357 -01 имеют передний соединитель D-Sub и не имеют покрытия в формате. Наконец, компоненты 780173-01 имеют передние соединители D-Sub, но единственная версия с покрытием. Вариант с D-Sub разъединяет землю на 60 VDC Ch-Earth, в то время как модуль с пружинным портом имеет изоляцию на 250 Vrms Ch-Earth. Блок модуля NI-9205 — идеальное сочетание скорости и числа каналов. Модуль применяется к многофункциональным экономичным системам.

NI-9205 779357-01

Максимальная скорость отбора NI-9205 составляла 250 к/с на канал, а напряжение защищено до 60 V. Защита напряжения помогает избежать превращения сигнала между публичным и входным каналом, а также помогает предотвратить высокий диапазон напряжения, сопротивление и шум. Карта NI-9205 предотвращает временное перенапряжение до 1000 Vrms,

NI-9205 имеет несколько программируемых диапазонов измерений, включая: минус 200 мv, минус 1, минус 5, плюс 10 вт. Существует несколько вариантов модуля ввода напряжения NI-9205. Одна из версий модуля имеет 37 разъёмов D-SUB I/O. Другая версия модуля имеет пружинный соединитель ввода/вывода, 36 — битный разъём. Пружинный порт весит 5,7 унций, что немного тяжелее, чем разъём DSUB. Спецификация та же, но не все версии NI-9205 являются защитными покрывалами; Только часть 780173-01 покрыта стратическим покрытием.

NI-9205 работает с NI-DAQmx драйверами, которые сначала должны быть установлены. После установки программного обеспечения пользователям необходимо установить поддержку среды разработки приложений, которые они выбрали: LabVIEW, LabWindows/CVI, C/ c ++, C# или Visual Basic NET.
