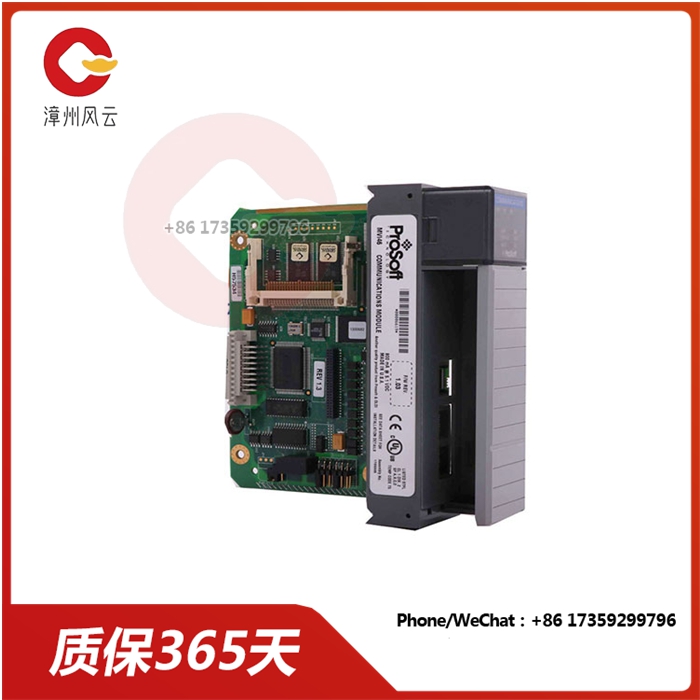

MVI46-MCM|Modbus master/из сетевого интерфейсного модуля

MVI46-MCM|Modbus master/из сетевого интерфейсного модуля

Производитель: ProSoft
Номер продукции: MVI46-MCM
Тип продукции: модуль связи
Нагрузка тока на спинные панели: 800 mA @5.1 VDC
Рабоч температур: 32 ° ф до 140 ° ф (0 ° C 60 ° C)
Хранен температур: — 40 ° ф до 185 ° ф (- 40 ° C до 85 ° C)
Процессор: совместимый с процессором, поддерживаемым Rockwell Automation SLC 5/02 M0/M1 или более высокой версией
Компоновка: разъём RJ45 RS-232 (кабель DB-9 передается через RJ45)
Транспортный вес: 2 кг

Характеристики и достоинства:
inRAx Modbus master/из модуля связи предназначен для облегчения работы процессоров SLC с устройствами и хостерами, совместимыми с протоколом Modbus.

Модуль MVI46-MCM действует как модуль ввода/вывода между сетью Modbus и доской Rockwell Automation. Передача данных от процессора SLC асинхронна с операциями в сети Modbus. Пространство регистра 5000 слов в модуле обменивается данными между процессором и сетью Modbus.

Многие пакеты программного обеспечения хост SCADA поддерживают протокол Modbus, в то время как устройства, которые обычно поддерживают его, включают в себя несколько PLC, а также многие другие устройства третьей стороны на рынке. (частичный список устройств, поддерживающих Modbus, просьба посетить часть ProSoft Tested на сайте ProSoft Technology).

Приложение:
Применение модуля связи Modbus можно найти во многих отраслях промышленности и ниже:
Концентратор данных о внешнем оборудовании
Трубы и морские платформы
Пищевая обработка
Добыч полезн ископа
Из папье-маше и бумаги
Связь SCADA

Спецификация:
Одиночный слот-совместимый с 1746 спинными пластинами (только локально или расширено только для входов/выходов). Нет.
Модуль идентифицирован как модуль ввода/вывода с доступом к памяти процессора, с тем чтобы использовать файлы M0/M1 для передачи данных между процессором и модулем
Градиентная логика используется для передачи данных между модулем и процессором. Включая прецедентные градиентные файлы
Конфигурационные данные, полученные из текстового файла конфигурации, загруженного в модуль. Список профилей содержит d
