IS420YDOAS1B Дисперсный выход ввода/вывода

IS420YDOAS1B Дисперсный выход ввода/вывода

Дисперсивный ввод /O Pack IS420YDOAS1B может обеспечить электрический интерфейс между двумя ethernet входными и выходными сетями, а также дисперсионной выходной пластиной.

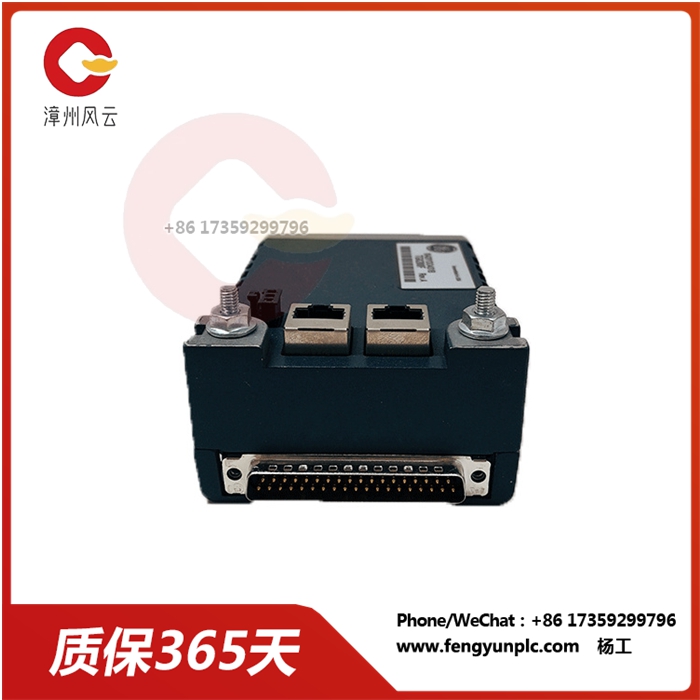

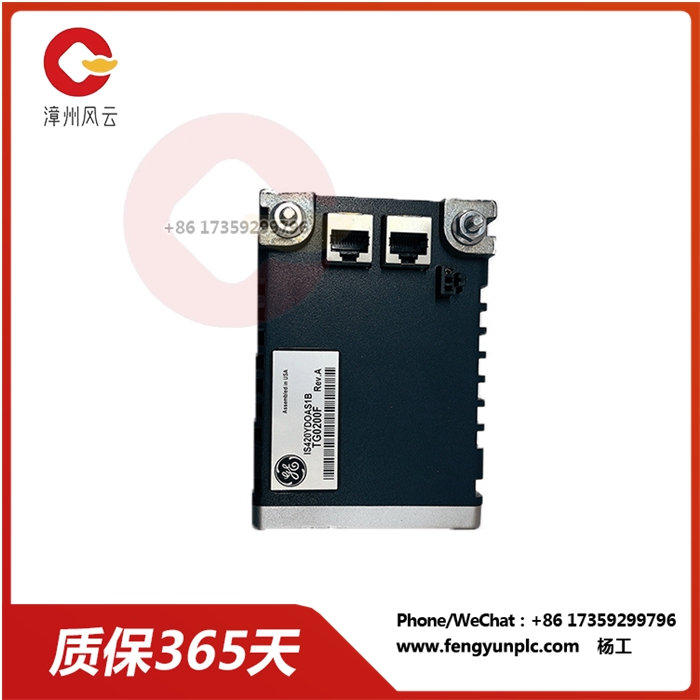

Компонент может управлять до 12 реле и принимать обратную связь с конкретными портами. Все входящие/исходящие компоненты будут переданы через двойной ethernet RJ454 разъем и три источника питания. Разъём DC37 используется для вывода прямой связи с соответствующим портом. Если требуется визуальная диагностика, она будет доступна при помощи светодиодных ламп с фасадом.

IS420YDOAS1B

Как отмечено выше, пакет IS420YDOAS1B I/O может обеспечить диагностику LEDs, как правило, 12 светодиодов для желтого цвета, которые дают инструкции для каждого выхода, указывая, что команды заряжают реле. Индикаторы процессора BBPx также будут использоваться для указания необходимых диагнозов. Есть светодиод, который должен быть красным или зеленым, или стабильным или мерцающим. Некоторые модели зелёного светодиода — 2hz + 50% и 2 HZ импульса каждые 4 секунды; Последняя модель показывает, что приложение в режиме онлайн и работает в соответствии с необходимостью.

Во время работы компонентов IS420YDOAS1B могут появляться различные диагностические тревоги, такие как 2, 3 и 5. Все эти предупреждения имеют различные причины и решения, а описание, причина и потенциальное решение для сигнализации 5 состоит в Том, что пакет ввода/вывода находится в режиме удаленного ввода/вывода, в Том числе в связи с отказом оборудования и неэффективностью конфигурации модуля пакета ввода/вывода. Чтобы исправить эти ошибки, необходимо полностью заменить пакет ввода-вывода или модуль, или восстановить систему и перенастроить пакет ввода-вывода.
