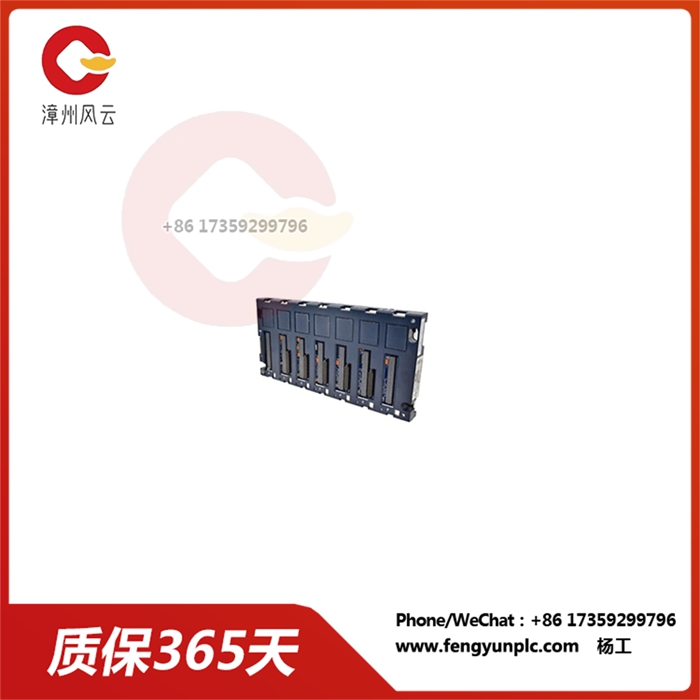

Ic6995chs007 — универсальная спинная панель в серии программируемых автоматизированных контроллеров PACSystem RX3i.

Эта спинная пластина состоит из 7 (7) слотов для модулей питания и ввода/вывода. Она поддерживает любой модуль iio и выборки из серии PACsystem RX3i, а также ряд I/O и набор компонентов серии 90-30.

IC695CHS007 слот 0 зарезервирован для установки источника питания IC695. Слот 1-5 () — двойной разъём, поддерживающий разъём типа PCI, используемый компонентами PACSystem (например, модулем IC695), а также последовательный разъём, используемый модулями серии 90-30 (особенно модулями IC693 и IC694). Слот 6 является последним справа и последним, поддерживающим только PCI и совместимым только с модулем RX3i.

IC695CHS007 идеально подходит для реализации ограниченного пространства приложений или удаленной архитектуры ввода/вывода. Модуль оснащён 24 — м ВДС-портом на левом конце фюзеляжа. Место стыковки и интегральная заземлительная палочка, используемая для блокировки и заземления, соединяющих модуль опоры стеллажа. Номер слота также был чётко напечатан на машинном отделении для установки модуля соответственно.

Ic6995chs007 имеет две (две) версии, в частности, ic6995chs007 -AA (первоначальная версия) и ic6995chs007 -BA, включая механические усовершенствованные функции, особенно разъем PCI в корпусе.

IC695CHS007

IC695CHS007 был разработан только для горизонтального отливания монет. Другие направления установки могут влиять на воздушные потоки и в конечном счете влиять на производительность системы. Этот каркас устанавливается непосредственно на панели в машинном отделении через отверстия для монтажа, которые предоставляет этот ящик.

Series GE IC695CHS007 — универсальная спинная пластина, являющаяся частью серии RX3i PACSystems, разработанной и изготовленной компанией GE Fanuc. Входное напряжение в спинной пластине IC695CHS007 +24 V. Пользователь должен обратить внимание на то, что рекомендуемый метод установки должен включать в себя горизонтальное направление и установку защитного корпуса с минимальным уровнем защиты IP 20 (тип 1). На универсальной доске IC695CHS007 есть место для стыковки, и порты расположены на левом конце. Кроме того, спинные панели включают в себя интегрированную заземлительную полость и видимый номер слота для конфигурации и поддержку систем и компонентных модулей других производителей.

Внутренний ток спинной пластины IC695CHS007 при 5 вольт составляет 240 миллиамб, а при 3,3 вольт — 600 миллиамб, и имеет семь слотов для компонентов. Поддерживаемые компоненты могут включать компоненты PCI I/O, такие как IC693. Совместимые компоненты PCI начинаются с кода IC695. Также, как и спинные пластины IC695CHS007, можно использовать в опасных зонах, но в этих условиях они нуждаются в оболочках с более высоким уровнем защиты. Минимальный уровень защиты в опасных местах — IP 54. Спинные панели IC695CHS007 не требуют много места для установки, но для надлежащего охлаждения требуется минимум 4 дюйма со всех сторон. Определяемый размер устройства — 141,4 x 264,9 x 147,3 мм (5,5 x 10.4 x 5,8 дюймов).
