IC693ALG222 Модуль серии 90-30

IC693ALG222 Модуль серии 90-30

IC693ALG222 () — модуль, разработанный компанией GE Fanuc Series 90-30 PLC. Модуль аналогового входного напряжения, разработанный для получения до 16 (16) однополюсных или до 8 (8) дифференциальных сигналов напряжения, в частности 0-10VDC (монополярные) и 10 — VDC — +10VDC (биполярные).

Канал IC693ALG222 доступен для индивидуальной конфигурации. Для одноконфигурации скорость обновления каждого канала составляет 6 миллисекунд, в то время как для дифференциальной конфигурации — 3 миллисекунды. При 0-10VDC разрешение модуля составляет 2,5 мв (1 LSB = 2,5 мв), в то время как при минус 10VDC — +10VDC разрешение модуля составляет 5 мв (1 LSB = 5 мв). Независимо от типа ввода и метода соединения конфигурации, модуль имеет абсолютную точность 0,25% @25 по цельсию или 77 по фаренфарену, что составляет 0,5 % от нормы по цельсию при определенных температурах работы и линейность +/- LSB. Для одноконтурной конверсии входной фильтр реагирует на 41 Hz, в то время как при дифференцированном режиме работает 82 Hz. Максимальное внутреннее энергопотребление модуля составляет 112 mA (спинной пластины +5 VDC шина) и 41 mA (разъединитель спинной пластины +24 VDC питания).

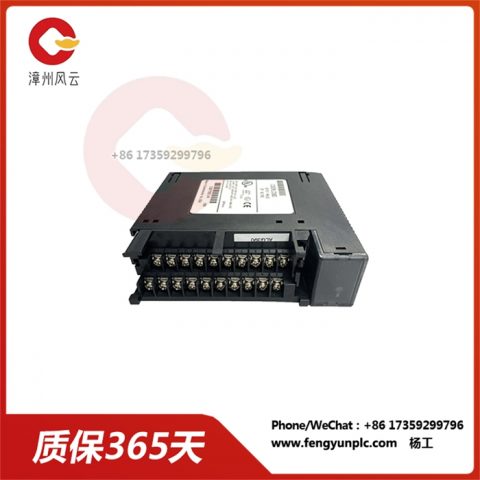

IC693ALG222

Модуль устанавливается на любой доступный слот в пяти или двенадцати слотах. Согласно процессору серии 90-30, количество установленных IC693ALG222 в системах, использующих процессор 311, 313 или 323, ограничено 4, 8 в системах, использующих CPU331, и 12 в системах, использующих процессор 340 или 341, В системах, использующих процессор 350-364, он ограничен до 51. Это включает в себя раму ввода/вывода, поддерживаемую каждым назначенным процессором.

IC693ALG222 аналоговый модуль входного напряжения использует 112 миллиампер от 5 — вольтовой шины на PLC. Ему также нужен 41 миллиампер тока, чтобы питать коммутатор питания на пластине, который питает сетевую цепь пользователя. Максимальное число модулей 16 — канального моделирования напряжения, которые можно установить в системе, составляет 8, а процессор GE — с 331 по 351. Он может быть установлен в любой ввода/вывода в нижней части ПЛК. IC693ALG222 аналоговый модуль входного напряжения содержит два зелёных светодиода, указывающий состояние модуля и состояние питания, предоставляемое пользователем. Это модули с нормальным питанием и светодиодами, которые мигают, чтобы сообщить пользователю о состоянии системы. Если модуль установлен в системе, программное обеспечение для конфигурации модуля предоставляет инструменты для считывания модуля и настройки его в систему.
