IC670ALG330 8 — точечный модуль вывода источника тока из серии Fanuc

IC670ALG330 8 — точечный модуль вывода источника тока из серии Fanuc

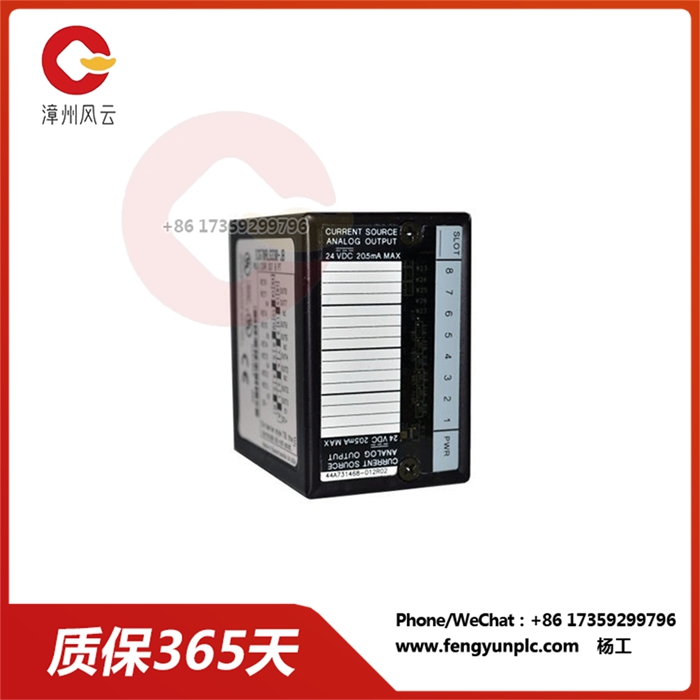

IC670ALG330 — модуль управления полевыми операциями, созданный компанией GE Fanuc. Модуль имеет в основном 8 (8) однополюсный аналоговый выходной канал, обеспечивающий сигнал тока 0-20 ма. Модуль имеет встроенный преобразователь Мод (DAC), разрешение преобразования — 16 бит, а цифровое разрешение — 0,3125 мa.

IC670ALG330 нуждается во внешнем источнике энергии для управления модулем. Диапазон применения энергии составляет 18-30VDC, а также известно, что напряжение питания 24VDC. Модуль разработан для работы с блоками интерфейса шины (BIU), в которых максимальное потребление тока для питания BIU составляет 85 mA, максимальное потребление тока для внешней энергии — 250 mA, и все аналоговые выходные пути генерируют 20 mA.

Рабочий температурный диапазон IC670ALG330 имеет 0-55 градусов по цельсию, изолированный от земли уровень 1500 VAC, который длится 1 минуту, логически 250 VAC непрерывно. Емкость его максимальной выходной нагрузки — 2000 pF, а максимальная индуктивность — 0,5 Генри. Номинальное время обновления каждого канала модуля составляет 1,5 мс (типичное значение), в то время как открытый выход тока имеет минимальный порог 1,0 ма и максимальный 3,5 ма.

Выходной канал IC670ALG330 может быть настроен на то, чтобы оставаться в состоянии окончательного состояния, когда BIU перезагрузится в модуле ic6770alg330; Данные о выходе из BUI не были получены после истечения срока истечения времени; Таймер для сторожевых псов на задней панели или модуле истек. Кроме того, в случае потери питания в спинных платах и истечения срока действия таймера сторожевой собаки разрешение значений снижается с 16 до 14 бит.

Модуль GE Fanuc ic6770alg330 () — модуль управления полевыми операциями с 8 аналоговыми каналами выходного тока. Банки в каждом модуле расширяемы и могут быть размещены пользователями. Пользователи могут специализироваться на настройках параметров сжатия и уровня вывода. Модуль ic6700alg330 также может быть перенастроен для калибровки, поскольку на флэшке модуля хранятся все данные калибровки. Выходной ток может варьировать от 0 до 20 миллиампер с разрешением 16 бит. Типы данных, поддерживаемые модулем IC670ALG330, включают в себя битные типы данных и типы данных.

Модуль управления полевыми операциями GE Fanuc ic6700alg330 предупреждается в таких случаях, как недомеры, гипермеры и пробка дорог. В модуле только Один светодиодный индикатор, который указывает на то, что модуль был надлежащим образом заряжен и функционирует при стабильном освещении; Периодически мигающие и выключающиеся электрические состояния либо неисправны, либо фатальная ошибка, когда они не включены. Модуль ic6700alg330 предназначен для передачи данных. Он получает данные от BIU или maшины интерфейса, сокращая их на основе параметров и калибровки, предоставленных пользователем, и в конечном счете преобразует их в ток вывода номинального значения от 0 до 20,48 миллиампер.
