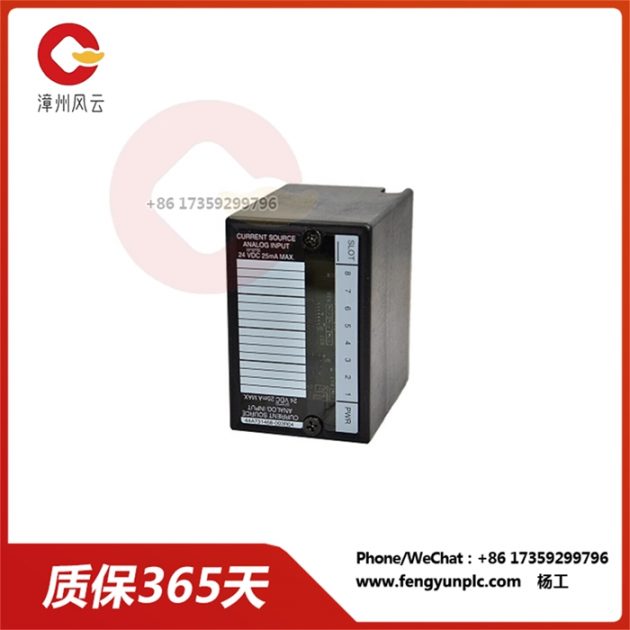

IC670ALG230 8 – точечный аналоговый модуль для управления полевыми операциями Fanuc

IC670ALG230 8 – точечный аналоговый модуль для управления полевыми операциями Fanuc

IC670ALG230 — моделирующий входной модуль для GE Fanuc. В частности, она относится к линейке модульных продуктов, контролируемой ввода/вывода на поле, и может использоваться в сотрудничестве с совместимыми блочными блоками интерфейса (BIU). Модуль имеет в основном 8 (8) аналоговых входных каналов, которые могут принять 0-20 mA и 4-20 mA для моделирования входных сигналов. Модуль используется в основном для подключения различных типов передатчиков сигналов, вывода панельных приборов, регистратора данных, распределителя сигнала, частотного диска (VFD) и других устройств.

Аналоговая разрешающая способность ic6700alg230 равна 5,0 м2, в то время как цифровое разрешение — 12 бит (типичное значение). Минимальный входящий ток — 0,1 ма, максимальный — 20 МЛН. В нём встроена внутренняя защитная функция, например, обнаружение открытых линий и обнаружение неисправностей в гиперпространстве.

IC670ALG230 встроенный модульный преобразователь (ADC), который может конвертировать полученный аналоговый сигнал в цифровой формат для обработки процессора. Схема ADC преобразуется в 60 м на Один канал во время часов модуля MHz. Он также имеет одноуровневый фильтр ввода RC, который обычно преобразуется в 160 Hz.

Нелинейность модуля равна +/- 25% от полной длины, температурный коэффициент +/- – – 0,002%, типичное значение +/- – 0,005% на градус цельсия, максимум +/- – 005% на градус цельсия. Модуль имеет собственную группу входных каналов, поддерживающих конфигурацию одной конфигурации. Каждый канал имеет стандартную 1500 VAC – 1 минуту заземления и логического карантина, а также непрерывный карантин 250 VAC. Номинальное потребление тока составляет 51 ма и является максимальным для питания BIU.

Модуль ввода IC670ALG230 () — 8 – канальный входной модуль, разработанный компанией hyfanacco. Он может работать с помощью общественного питания. Он питался энергией в 24 вольт, которая также питалась блоком шины интерфейса. В случае изоляции, используйте отдельный источник питания. Модуль имеет светодиодные индикаторы спереди, показывающие операции на спинной доске и мощность на месте. Входные модули используются для управления различными изолированными датчиками и входными данными через локальную энергию. Между точками в группе нет изоляции. Какое-то время подряд оболочка имела номинальное значение 250 вольт переменного тока, заземление — 1500 вольт переменного тока и длилось одну минуту. Входное сопротивление модуля составляет 2,87 килоома. Напряжение между 15 вольт и 30 вольт, отключающее напряжение между нулевым и 5 вольт непрерывного тока.

Время реагирования, которое включает IC670ALG230 для включения питания модуля, составляет от 25 до 60 us, а время для выключения энергии — от 100 до 150 us. Модуль поглощает 100 миллиампер тока из блока интерфейса шины. Модуль предоставляет управление выходной клавишей для смешанных входов и выходов. Входные модули должны правильно заземляться, чтобы снизить сопротивление звуку, общественность сигнала и опорные пункты. Кольцевой преобразователь в модуле должен использовать тот же источник питания. Ic6700alg230 входных модулей использует открытый дизайн корпуса, который не водонепроницаем. В влажной среде температура должна варьироваться от 0 до 60 градусов по цельсию с максимальной неконденсацией 95%.
