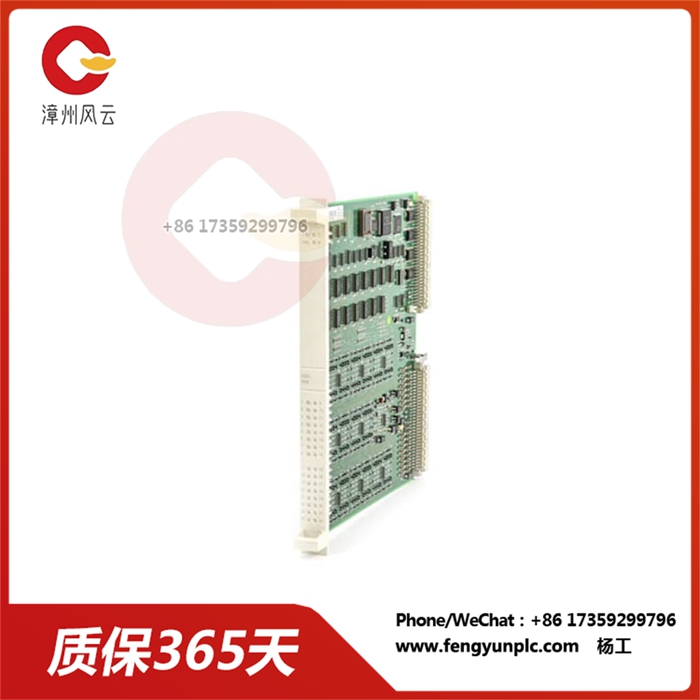

DSDX180A 3BSE018297R1 Цифровое входное/выходное панель модуля DI/DO

DSDX180A 3BSE018297R1 Цифровое входное/выходное панель модуля DI/DO

DSDX180A- 3bse0297r1 — цифровой модуль ввода/выхода (DIO), также известный как TBCI (TBCI), созданный ABB для распределенной системы управления (DCS).

Он разработан для подключения систем управления и различных устройств на местах, обеспечивая цифровые входные и исходящие функции для мониторинга и управления промышленными процессами.

Главная особенность:

32 цифровых входных канала: DSDX180A предоставляет 32 независимых канала, которые можно настроить для цифрового ввода, обеспечивая высокий объем оборудования для мониторинга на местах.

24 VDC называют входное напряжение: 24 VDC для модуля, совместимый с различными промышленными датчиками и другими полевыми устройствами.

Изоляция световых ответвителей: каждый канал использует оптические ответвления для изоляции, чтобы защитить внутренние электронные устройства от электрических шумов и мгновенных эффектов и обеспечить надежную передачу сигнала.

Модуль интегрирован в функции защиты волн, которые защищают входные каналы от вредных всплесков напряжения и мгновений. Защити систему управления.

Модули разработаны для установки маршрута DIN, который легко устанавливается и интегрируется в стандартные панели управления и аппаратные отсеки.

Технические характеристики:

Номер канала: 32

Тип канала: цифровой ввод

Входное напряжение: 24 VDC, диапазон от 18 VDC до 30 VDC

Введенный ток: 2mA на канал

Введите импеданс: 2. 2 к Ωm

Изолированное напряжение — 2500 вт

Время ответа меньше пяти миллисекунд

Температур работ: — 25 ° C до 70 ° C (- 13 ° F до 158 ° F)

Хранен температур: — 40 ° C до 85 ° C (- 40 ° F до 185 ° F)

Влажность: от 5 до 95% RH (без конденсации)

Вибрация: 0. 5 g rms, от 57 до 500 Hz

Ударная волна: 5 g, 22 m полусинусоидальные волны

DSDX180A 3BSE018297R1

Приложение:

Модуль цифрового ввода/вывода DSDX180A обычно используется для различных промышленных автоматизации в DCS ABB Advant OCS. Это важный интерфейс между системой управления и полевым оборудованием, который позволяет отслеживать сенсоры и другие устройства ввода.

Типичное применение DSDX180A включает:

Мониторинг процессов: параметры процесса мониторинга, такие как температура, давление, расход и уровень жидкости для поддержания оптимальных условий процесса.

Дискретное наблюдение: мониторинг дискретных сигналов, таких как сигнализация, блокировка, инструкция состояния и т.д. для обеспечения безопасного и эффективного функционирования механического оборудования.

Сбор данных: сбор данных с сенсоров и полевого оборудования и передача данных в систему управления для мониторинга, анализа и принятия решений.

Дистанционное наблюдение: поддержка удаленного мониторинга промышленных процессов из диспетчерской или системы мониторинга и сбора данных (SCADA).

В целом, модуль цифрового ввода/вывода DSDX180A является надежным и многофункциональным компонентом промышленных автоматизированных приложений, обеспечивая высокий объем цифровых входных каналов, изоляцию оптических соединений, защиту волн и установку путевых путей DIN.
