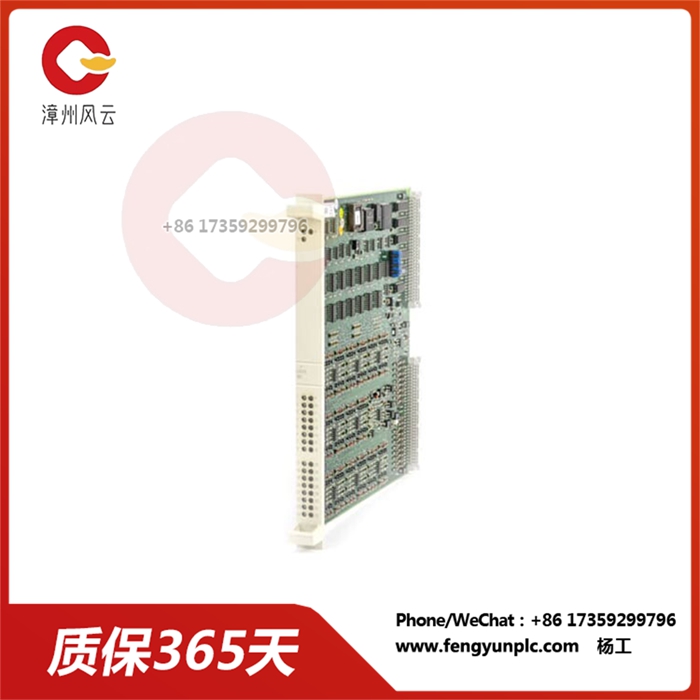

DSDX180 3BSE003859R1 Цифровой входной/выходной модуль

DSDX180 3BSE003859R1 Цифровой входной/выходной модуль

DSDX180 3bse00389r1 — цифровой модуль ввода/выхода (DIO), разработанный ABB для распределенной системы управления Advant OCS (DCS).

Он разработан для подключения систем управления и различных устройств на местах, обеспечивая цифровые входные и исходящие функции для мониторинга и управления промышленными процессами.

Главная особенность:

8 цифровых входов/выходов: DSDX180 предоставляет 8 независимых каналов, которые могут быть сконфигурированы для цифрового ввода или цифрового вывода, обеспечивая мультифункциональную комбинацию входных и исходящих функций.

24 VDC обозначают входное/выходное напряжение: модуль имеет стандартное входное/выходное напряжение 24 ВDC, совместимое с различными промышленными датчиками, двигателями и другими полевыми устройствами.

Световой изоляция: каждый канал оптически изолирован для защиты электронного оборудования от электрических шумов и изменений, обеспечивая надежную передачу сигнала.

Fault Detection and Diagnostics: DSDX180 интегрирована в функции обнаружения и диагностики неисправностей, мониторинг состояния каналов и предоставление информации о состоянии системы Advant OCS.

Модули разработаны для установки маршрута DIN, который легко устанавливается и интегрируется в стандартные панели управления и аппаратные отсеки.

DSDX180 3BSE003859R1

Технические характеристики:

Номер канала: 8

Тип канала: может быть сконфигурирован для цифрового ввода или цифрового вывода

Входное/выходное напряжение: 24 VDC, диапазон от 18 VDC до 30 VDC

Введенный ток: 2mA на канал

Выходной ток: 2 A на канал

Введите импеданс: 2. 2 к Ωm

Выходн сопротивлен: меньш 1 Ωm

Время ответа меньше пяти миллисекунд

Изолированное напряжение — 2000 вт

Температур работ: — 40 ° C до 70 ° C (- 40 ° F до 158 ° F)

Хранен температур: — 40 ° C до 85 ° C (- 40 ° F до 185 ° F)

Влажность: от 5 до 95% RH (без конденсации)

Вибрация: 0. 5 g rms, от 57 до 500 Hz

Ударная волна: 5 g, 22 m полусинусоидальные волны

DSDX180 3BSE003859R1 Цифровой входной/выходной модуль
