DS200RTBAG2AFB|Порты реле|Серия Марк V DS200

DS200RTBAG2AFB|Порты реле|Серия Марк V DS200

Производитель: GE Boards&Turbine Control
Серия: Mark V DS200
Номер компонента :DS200RTBAG2AFB

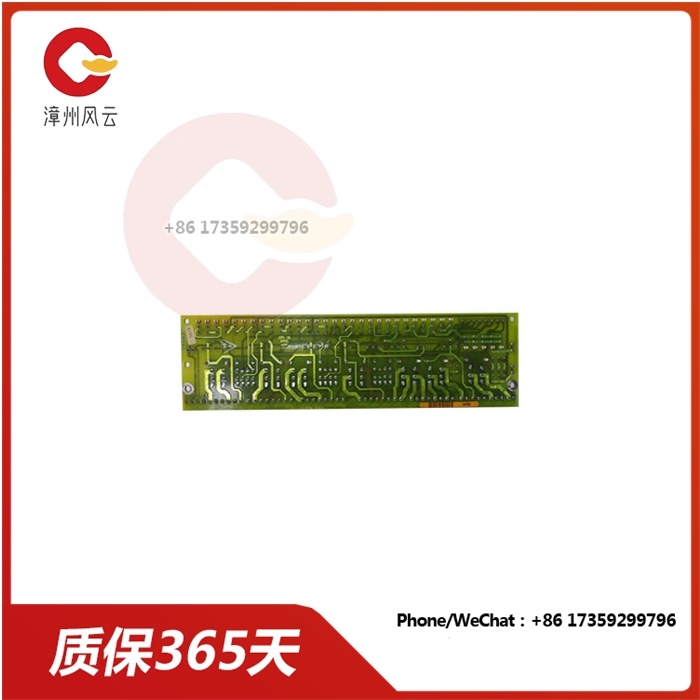

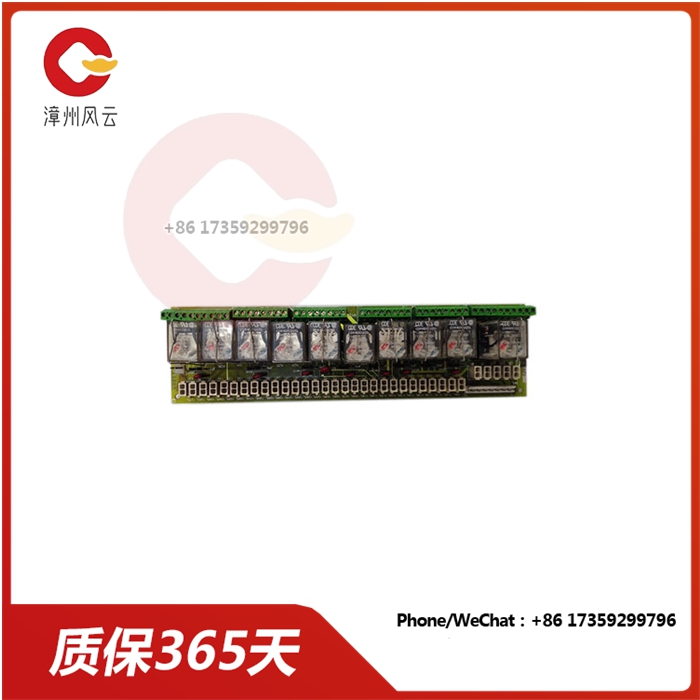

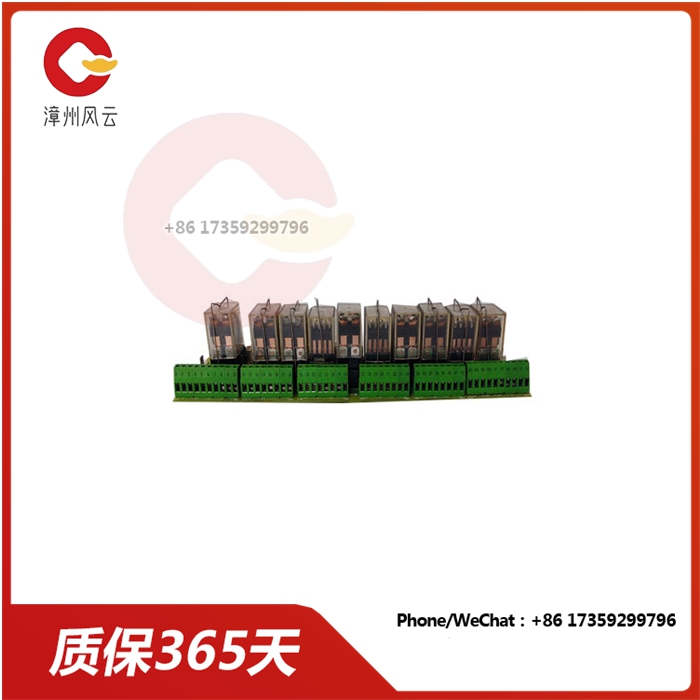

DS200RTBAG2AFB — порт реле, разработанный специально для семейства пластин Mark V для general electric. Пластина может использоваться в нескольких приложениях для дисков GE и возбудителей. Дополнительная 10 реле может быть поставлена пользователю, установив пластину в приводной буфер. Оба порта LAN I/O и удаленный пользователь могут управлять реле на этой доске. Этот DS200RTBAG2AFB порт реле или блок реле реле не является оригинальным продуктом для системы управления турбонаддувом серии Mark V general electric; Это будет оригинальная портовая панель реле DS200RTBAG2, которой не хватает трех важных версий PCB.

Технические данные и спецификации

Как продукт серии Mark V, такие компоненты DS200RTBAG2AFB-матрицы требуют спецификаций аппаратных компонентов и компонентов аппаратного обеспечения, содержащих определенную серию. Расположение K20 – K29 — это положение пластин для всех реле загрузки. DS200RTBAG2AFB включает в себя два типа реле с DPDT и сериями Mark V в стиле 4PDT. Тип DPDT включает в себя семь реле на картах, включая K20 — K26.

Эти типы обладают двумя контактами типа C, номинальным током 10A для каждого. K27 — K29 — реле на печатной плате, классифицируемые как 4PDT второго типа реле. Реле 4PDT состоит не из двух контактов, а из четырёх с-образных, с номинальным током 1A на каждый контакт. Все 10 точек защищены 130 VAC оксидом металла (MOV). Каждое реле содержит катушку 110 VDC, которая обеспечивает нормальное функционирование. Если любое реле не работает или повреждено, пользователь может легко удалить и заменить все 10 позиций.
