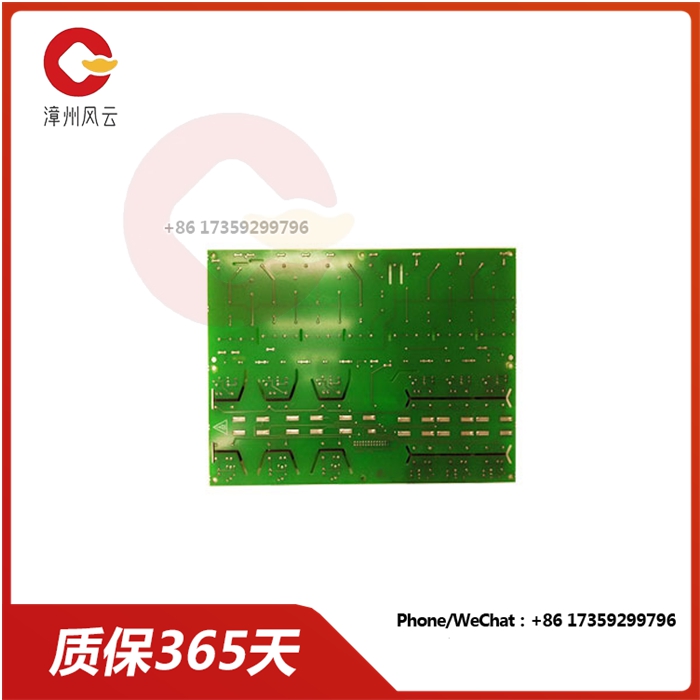

DS200PCCAG1ABB|Карта PCCA|Модуль защитной системы

DS200PCCAG1ABB|Карта PCCA|Модуль защитной системы

Печатная плата DS200PCCAG1ABB была первоначально разработана для серии турбинных систем управления турбинами Mark V от GE, которая, как предполагает ее полное расширение, имеет специфическое применение в системах управления и управления совместимыми компонентами аэродинамических, паровых и газовых двигателей. Серия Mark V, принадлежащая DS200PCCAG1ABB, является продолжением серии, поскольку она в конечном итоге была прекращена в течение нескольких лет после ее первого релиза, хотя она также существовала как одна из окончательных моделей general electric для использования технологии управления системой Speedtronic. Speedtronic technology general electric впервые была представлена в конце 1960 — х вместе с выпуском серии Mark I. Хотя такая печатная плата DS200PCCAG1ABB может быть определена функционально или сокращённо PCB как карта питания, первоначально разработанная для функции материнской печатной платы в марке V, Не хватает всех трех печатных плат DS200PCCAG1ABB для всех трех важных версий продукта DS200PCCAG1.

Технические данные и спецификации

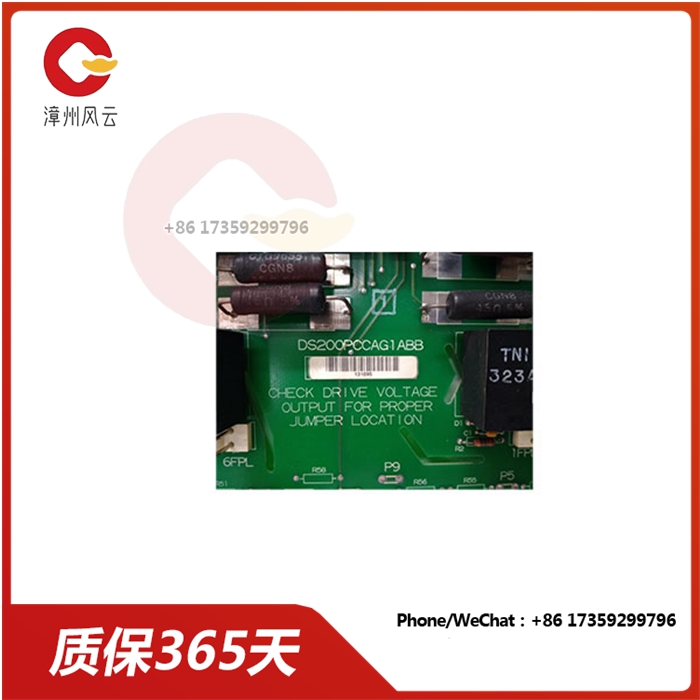

Карты ds200ppccag1abb Power Connect используются как интерфейс между схемами управления двигателем и SCR. Информацию о DS200PCCAG1ABB можно найти в системах промышленного управления GE с инструкциями GEI-100161A и GEI-100161B. Пластина — модифицированная версия базовой модели DS200PCCAG1 под названием «ABB». G1 означает, что пластина PCCA восстанавливается и сокращается напряжением якора в 240-630 вольт. DS200PCCAG1ABB имеет четыре конфигурации прыжков, расположенных на JP1, JP2, WP3 и WP4 соответственно.

Когда эти линии установлены для прикладной конфигурирования, двигатель уведомляется, если буферный конденсатор подключен к энергомостику в той же точке, что и канал обратной связи напряжения. Следующее применение линии прыжков в комплекте PCB серии турбинов DS200PCCAG1ABB Mark V:

JP1 выбирает диапазон напряжения постоянного якоря
JP2 используется вместе с JP1 для выбора диапазона напряжения постоянного якоря
WP3 устанавливается на режим конфигурации буфера и обратной связи напряжения
WP4 также используется для указания буфера и обратной связи напряжения

Правила безопасности.

При выполнении (обслуживании) работы в системе продукции необходимо полностью соблюдать следующие правила безопасности:

Один полностью отключен.

Во-вторых, обеспечить безопасность и предотвратить пересоединение.

3 подтверждает, что установка завершена.

4 для заземления и короткого замыкания.
