5069-IF8 Это компактный модуль моделирования 5000

5069-IF8 Это компактный модуль моделирования 5000

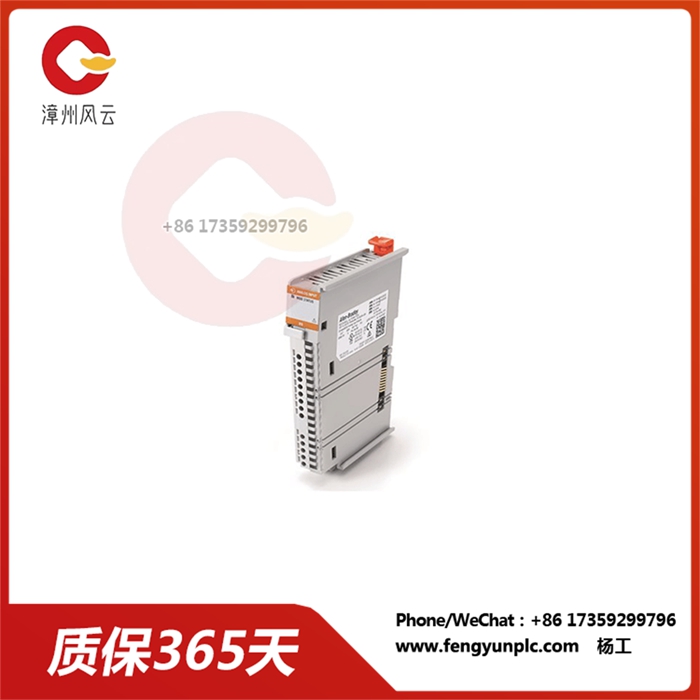

Allen-Bradley 5069-IF8 — компактный модуль ввода-вывода 5000 для преобразования аналоговых сигналов в цифровые.

Он имеет следующие характеристики:

8 дифференцированных входных каналов: совместимы с сигналами от p -10VDC, 0-10VDC и 0-5VDC, а также 0-20 mA и 4-20 mA тока.
Высокая точность: мультиплексный модульный преобразователь (ADC) с использованием сигма-дельта Two 24 – битного мультиплексивного мультиплексивного (ADC), который может обеспечить высокоточное преобразование.
Быстрый ответ: время сканирования 625 м на канал и 2,5 мs на группу.
Выборочный фильтр для ввода волн: 5, 10, 15, 50, 60, 100, 500, 500, 1000, 1000, 10000, 15625, 31250, 62500, для линейной обработки данных.
Поддержка протокола HART: его можно использовать в сотрудничестве с адресуемым адресом (HART) терминалом.
Защитная функция: встроенная защита от перенапряжения, открытая проверка, комодульная защита напряжения и защита от перетока.
Светодиодная лампочка: с 8 канальными лампами и 1 модульным состоянием, может указывать состояние модуля.
Легко установить: открытая оболочка, соответствующая стандартам установки рельсов DIN.

5069-IF8

прикладн

5069-IF8 может использоваться в различных промышленных применениях, включая:

Контроль процессов: мониторинг переменных процессов, таких как температура, давление и расход.
Механический контроль: мониторинг состояния машины, таких как положение, скорость и вибрация.
Тестирование и измерение: измерение электрических сигналов, таких как напряжение, ток и частота.
Технические характеристики

Параметрическое значение
Номер 8.
Дифференциал входного типа
Диапазон сигнала напряжения-минус 10VDC, 0-10VDC, 0-5VDC
Диапазон тока 0-20 миллиампер, 4-20 миллиампер
Разрешение ADC 24 бита
Степень преобразования минус 0,1% с полной точностью
Время сканирования 625 м на канал и 2,5 мs на группу
Ввод фильтров 5, 10, 15, 50, 60, 100, 500, 1000, 500, 5000, 15625, 25000, 31250, 62500 герц
Поддержка харта
Защита функции под чрезмерным давлением, обнаружение открытых дорог, защита от коммутативного напряжения, защита от перетока
Индикатор 8 каналов, 1 индикатор состояния модуля
Способ установки рельсов DIN
Рабоч температур 0 60 ° C (с 32 по 140 ° F)
Хранен температур-от 40 до 85 ° C (с – 40 по 185 ° F)
Относительная влажность от 5 до 95%, конденсатов нет
30 g за удар, 50 за нерабочий удар
Сопротивление ESD 6 КВТ контактному разряду, 8 КВТ воздухоразряду
EMC электромагнитная совместимость EN 50081-2 EMC-универсальный стандарт старта 2
Размер: 138 x, 22 x, 106 мм (5,43 x, 0,87 x, 4,15 дюймов).
Вес 0,18 кг (0,39 кг)
Энергопотребление 2.1 W (режим напряжения), 2.4 W (режим тока)
Тепловыделение 7.2 BTU/ час (режим напряжения), 8,2 BTU/ час (режим тока)
