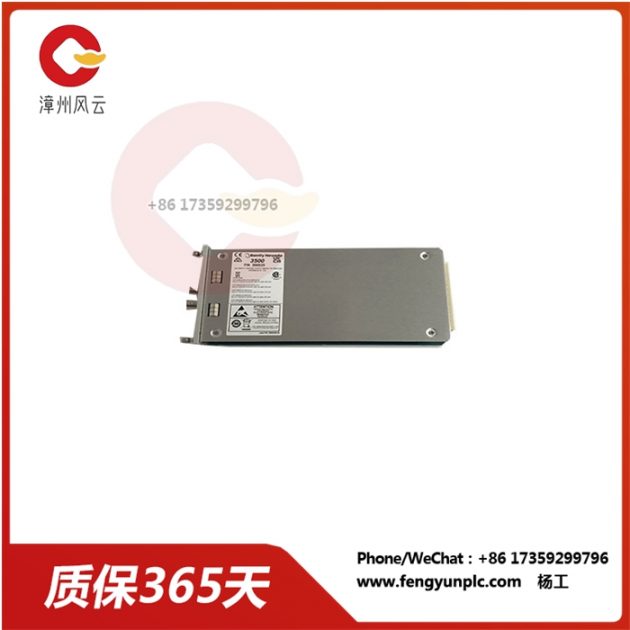

3500/25 149369-01 Полувысокий двухканальный модуль

3500/25 149369-01 Полувысокий двухканальный модуль

Модуль kyphasor 3500/25 является полувысоким и двухканальным модулем для передачи сигнала Keyphasor модулю мониторинга на 3500 станциях. Модуль получает входящий сигнал от зонда или магнитного звукоснимателя, который преобразует сигнал в цифровой фазовый сигнал, указывающий на то, что ключевые фазовые маркеры на оси совпадают с основными фазерами преобразователя.

Система механической защиты за 3500 лет может принять до 4 основных фазовых сигналов в нормальной конпозиции и до 8 пар сигналов Keyphasor.

Примечание: ключевой фазовый сигнал — это Один или несколько событий в каждом раунде из оси вращения или шестерни, которые используются для измерения точного времени импульса. Это позволяет 3500 модулей мониторинга и внешних диагностических устройств для измерения скорости вращения оси и векторных параметров, таких как амплитуда колебания 1X.

3500/25 149369-01

Ключевым модулем фазы усиления является усовершенствованный системный модуль 3500. По сравнению с предыдущими проектами, он расширяет возможности обработки сигнала Keyphasor, сохраняя при этом полностью совместимую с направлением вниз форму, сотрудничая и функционально с существующими модулями Keyphasor, используемыми в оставленной системе. Модуль Keyphasor, PWA 125792-01, был полностью передан ближайшему модулю 149369 -01. Когда избыточная трёхмерная система (TMR) требует ввода ключевых фазеров в систему, в приложении 3500 систем должны использовать два модуля Keyphasor. Работая параллельно в этом модуле конфигурации, он обеспечивает основной и второстепенный фазовый сигнал для других модулей в фюзеляже. Система с более чем четырьмя ключевыми фазерами может использовать конфигурации пар при условии, что не более четырех основных Keyphasor будет вводить сигнал. Конфигурация для пары требует двух непрерывных позиций мониторинга в любом верхнем/нижнем или двух с половиной слоях. Четыре основных фазовых модуля примут четыре главных входных канала и четыре резервных входных канала, а также четыре выходных канала (Один модуль).

Также возможны две пары и непарная компоновка (общее количество трёх ключевых модулей фазы). В такой конфигурации пользователь может настроить разъединительный модуль kyphasor (заказать два канала или Один канал или два варианта канала), в котором ключевой фазовый сигнал I/O, разработанный для приложения, соединяется параллельно с несколькими устройствами, и для этого необходимо изолировать другие системы, такие как системы управления. Модуль ввода-вывода создан специально для магнитных приложений, но совместимый с ним обеспечит Proximitor (proximitor) до тех пор, пока существуют внешние источники энергии.

Обратите внимание, что основной целью этого модуля ввода-вывода является измерение скорости вращения оси, а не фазы. Модуль может обеспечить фазу, но этот ввод/вывода фаз немного выше, чем неизолированная версия ввода/вывода. Рисунок 1 показывает, что изолированные модули фазового сдвига I/O будут добавлены с различной скоростью машин. Усовершенствованные функции продукции включают в себя генерирование сигнала события на Один раунд от нескольких событий на Один раунд, обновление прошивки на месте и отчеты по управлению активами.
