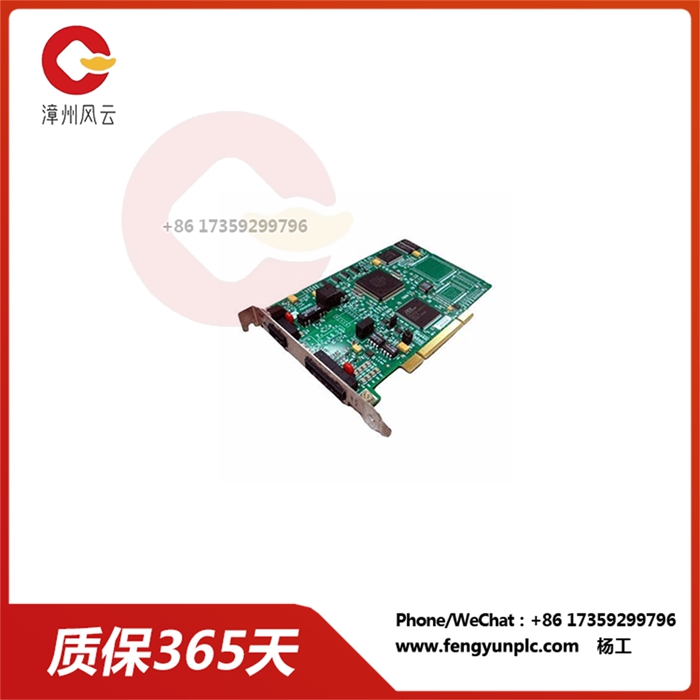

1784-PKTXA Карточка доступа в сеть

1784-PKTXA Карточка доступа в сеть

Allen-Bradley 1784-PKTX — сетевая карта, которая напрямую устанавливается в порт периферийных компонентов (PCI) персонального компьютера. Карта поддерживает версию 2.3 шины PCI и позволяет хостику подключаться к Data Highway Plus (DH+), дистанционному вводу /O (RIO) или DH-485. Карта может использоваться для подключения к программируемому логическому контроллеру (PLC) для визуализации процесса.

У него есть одноканальный порт DH+/RIO, обозначенный каналом 1A, а также интерфейс DH-485, обозначенный каналом 1C, который поддерживает дальнюю связь, а также DH+ и RIO, которые поддерживают дальнюю связь, ограниченную скоростью передачи. В частности, 10000 футов (3048 метров) @57.6 K bit/s; 5000 футов (1,524 метра) @115,2 K bit/s и 2,500 футов (762 метра) @230,4 K bit/s. Для DH-485 максимальная дальность покрытия может составлять 4 000 футов (1219 метров) @1200, 2400, 4800, 9600 или 19,200 бит/с.

В каждом канале 1784-PKTX Один диагностический/стационарный светодиод, в каждой системе до 4 (4) модулей, обозначенных конфигурацией прыжков. Разработка драйвера может быть разработана несколькими способами, в частности в зависимости от операционной системы.

1784-PKTXA

Для других операционных систем необходимо создавать драйверы, которые определяются пользователем. Модуль использует устройство, подключаемое RSLinx PKTx к сети DH+ или DH-485, и имеет возможность подключиться к процессору CP12 (3,2 метра) с трехфутовым (3,2 метра) кабелем и тремя стеклами разъёма Phoenix и резисторами с переменным терминалом к DH+. Кроме того, модуль использует 1784-CP14 кабеля, который состоит из шести штифт Phoenix разъем с подключением к сети DH-485.

1784 — PKTX имеет различную длину соединений и соответствующую скорость передачи, скорость передачи 57,6 K бит/с на 10,000 футов, 115,2 K бит/с на 5000 футов и 230,4 K бит/с на 2 500 футов. Скорость подключения сети DH-485 на 4000 футов составляет 1200 бит/с, 9600 бит/с или 19200 бит/с, скорость ввода/вывода на расстоянии 230,4 кбит/с на 2500 футов и 57,6 кбит/с на 10000 футов. Каждый канал модуля имеет светодиодный режим/диагностический индикатор, и шина отвечает местным стандартам PCI.

Модуль 1784-PKTX имеет температурный диапазон от 0 до 60 градусов по цельсию (от 32 до 140 градусов по фаренгейту), относительную влажность от 5 до 95%, конденсацию нет, и может выдержать 30 г потрясений от работы и вибрации от 10 до 500 ГГЦ от 2G.

Ниже приведены некоторые другие подробности о 1784-PKTX:

Бренд: Алан брэдли
Тип интерфейса: PCI интерфейс
Номер два
Data Highway Plus (DH+) поддерживает: да
Поддержка дальнего ввода/вывода (RIO) : да
Поддержка DH-485: да
Температурный диапазон работы: от 0 до 60 градусов по цельсию (от 32 до 140 градусов по фаренгейту)
Рабочий уровень влажности: от 5 до 95% без конденсата
Размер: 230 x, 165 x, 30 мм (9.1 x, 6.5 x, 1,2 дюйма)
Вес: 1,0 кг (2,2 кг)
