1771-IXE Изолированный аналоговый входной модуль

1771-IXE Изолированный аналоговый входной модуль

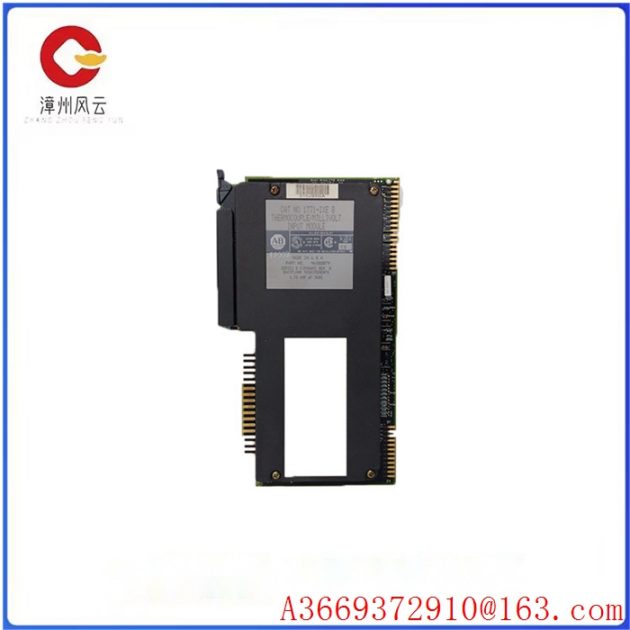

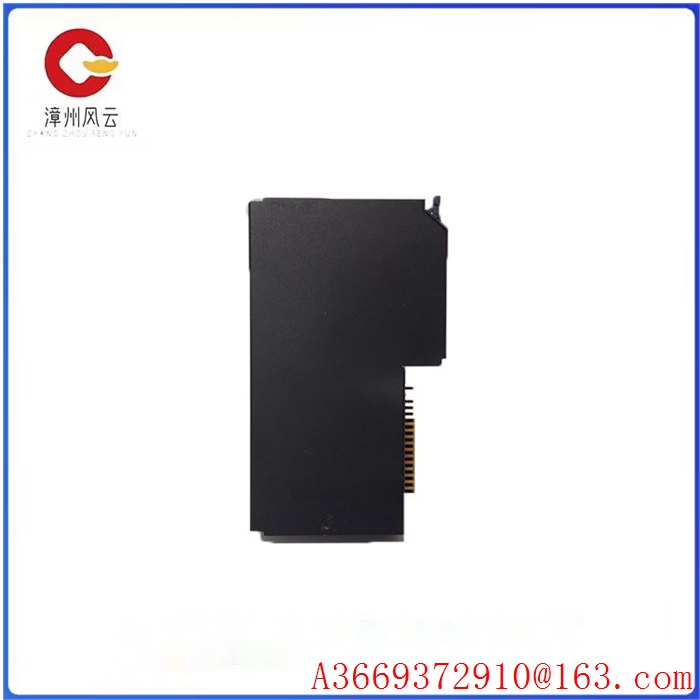

Allen-Bradley 1771-IXE — модуль моделирования ввода в PLC 5. Это термоэлемент/милливольт входного модуля.

Модуль использует блочные команды для чтения и записи (BTR) и (BTW), чтобы передать слово данных из своей памяти в процессор PLC. 1771-IXE нуждается в однослойном слоте для установки в 1771 ввода/вывода и без внешнего источника питания. Модуль 1771-IXE имеет 8 плавающих дифференциальных входных данных для термоэлемент или милливольт, включая E, J, K, k, T, R и S-образную термоэлемент, а также +/ 100 милливольт. Позволяет 8 одинаковых входных данных, или 2 различных типа входных данных, позволяющих 4 входных. 1771-IXE включает в себя компенсацию с нулевой по 60 градусов цельсия с точностью +/ 0,5 градуса цельсия. Allen-Bradley 1771-IXE требует нагрузки на спинной плате 750mA при напряжении 5V, время обновления на 8 каналов составляет 50

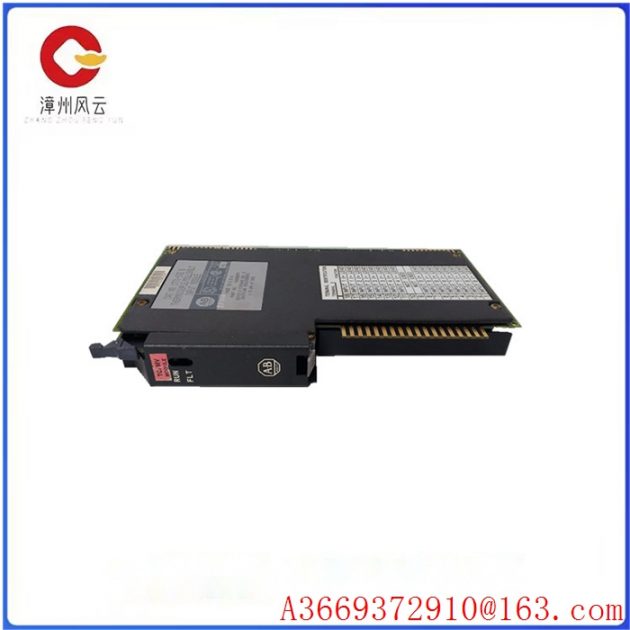

Миллисекунд. Его соединительная линия соединяется с ручным кабелем 1771-WI, и при замене модуля разъединяться не нужно. Максимальная мощность 1771 — IXE составляет 4,25 вт, максимальная теплоотдача 14,5 вт/час. Клаветные пояса должны находиться между 20 — ю и 22 — ю и 24 — ю и 26 — ю циферблатами, которые принимают только этот модуль. Модуль 1771-IXE оснащён тепловой и криогенной сигнализацией, доступной пользователю. Он содержит зелёный RUN и красный FLT-индикатор, расположенный на передней панели, чтобы показать состояние источника питания и неисправности. Во время работы на электричестве он проводит самодиагностику и сообщает о своем состоянии. Он обеспечивает проверку открытых дорог на случай, если термопара сломается. 1771-IXE автоматически настраивает диспропорции и усиление каждого канала без потенциометра.

1771-IXE

1771-IXE

Allen-Bradley 1771-IXE — моделирующий входной модуль с 8 (8) термопарой и милливольт входного канала. Модуль совместим с любым аппаратом PLC5. Модуль можно настроить на градусы цельсия и фаренгейта.

Модуль является однослойным модулем, устанавливаемым непосредственно в слот коробки 1771. Он может быть установлен в любой открытой розетке при условии, что мощности достаточно, чтобы обеспечить модуль питания спинной пластины. Модуль ввода термоэлемент/милливольт поддерживает E, J, K, T, R и S-образные термоэлементы, в то время как поддерживаемый милливольт равен +/ 100мв. Модуль имеет функцию компенсации холодного конца.

Модуль применяется к диапазонам измерения — от 270 до 1000 градусов по цельсию, — от 210 до 1200 градусов по цельсию, — 270 — 1380 градусов по цельсию, — 50 — 1780 градусов по цельсию, — 270 — 400 градусов по цельсию.
