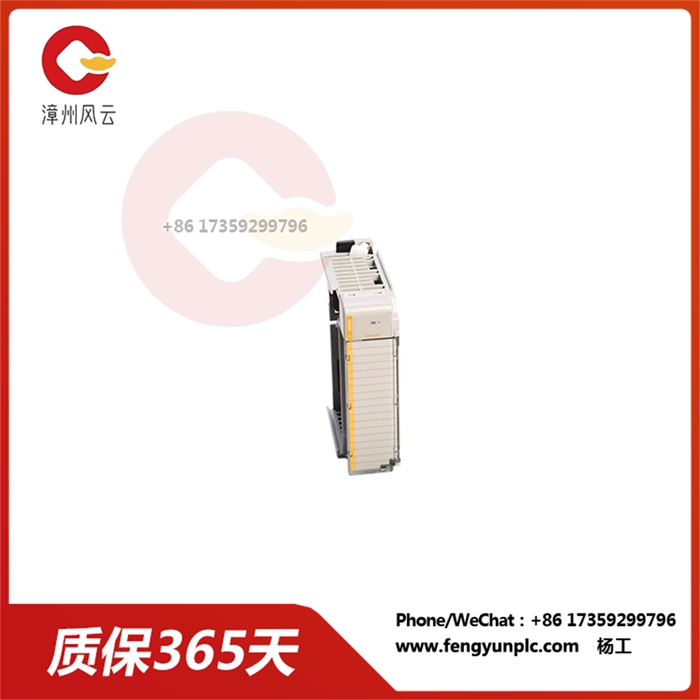

1769-OF4 Это компактный модуль ввода-вывода

1769-OF4 Это компактный модуль ввода-вывода

Модуль Allen-Bradley 1769-OF4 является аналоговым выходной модулем, который генерирует сигналы напряжения/тока. Модуль имеет 4 (4) односторонний выход с диапазон напряжения от 0 до 10 вольт и 0-20 mA.

Разрешение модуля — 15 бит однополярных/биполярных полюсов, а ток потребления при 5,1 V составляет 120 ма. Максимальная тепловая величина модуля составляет 2,86 ватт, а максимальная скорость преобразования прерывания — 3,8 миллисекунд. 2,9 миллисекундный ответ модуля 1769-OF4 равен 63%, при этом удельное сопротивление заряжено от 0 до 600 МКМ электрическим током или 1 KOhms; Или больше напряжения. Максимальная эмоциональная нагрузка 1769-OF4 составляет 0,1 мг тока и 1,0 м2 напряжения. Её точность составляет 0,5 % (при полной длине при 25 градусах по цельсию), и от 0 до 50 килогерц-часов вывода волн с +/ 0,05%.

1769-OF4

Модуль моделирования был смещён с точностью +/ 0,0086% (0,0086% на градус цельсия) и с нелинейной юностью +/ 0,05%. Он также имеет предел погрешности модуля +/- 0,8% (0 — 60 градусов по цельсию) и регрессию +/ 0,05%. Сопротивление на выходе напряжения в модуле 1769-OF4 — <1 MOhm, сопротивление на выходе тока — >1 MOhms. Модуль 1769-OF4 защищён электрическими схемами до 40 mA и защищён перенапряжением. Его ответ на выход верхнего/выключенного электричества меньше, чем на миллисекунду, номинальное рабочее напряжение 30 в. Его масса составляет 280 граммов (0,61 фунта), а размер модуля — 118 x 35 x 87 мм (4,65 x, 1,38 x и 3,43 дюйма).

1769-OF4 — Один из компонентов программируемого автоматического контроллера Allen-Bradley, который используется для моделирования выходной модуля для микрологикса 1500 и CompactLogix контроллеров. Этот модуль моделирования был разработан для управления конечными элементами (FCE), которые управляют конкретными контурами управления, такими как модуляционные клапаны, трансчастотные двигатели (VFD), амортизаторы, жалюзи и индикаторные устройства, такие как индикаторы, регистраторы данных, регистраторы и другие устройства.

Аналоговый выход имеет встроенный четырёхполюсный (4) выходной канал. Каждый канал может быть отделен от типов сигнала, таких как 0-20mA и 4-20 mA сигналы тока, а также от p – 10V прямых, 0- 10V прямых, 0- 5V прямых, 1-5Vdc сигналов напряжения. Модуль имеет 15 – битное разрешение на выход, которое может быть настроено на однополярные и биполярные операции. Аналоговый сигнал может использоваться в качестве контрольного вывода (CO) контрольного контроллера пропорционального + интеграла + дифференцирования (PID) или для передачи сигнала в принимающие элементы, такие как индикатор, регистратор, регистратор данных, преобразователь и другие подобные устройства. Аналоговый выходной сигнал также может быть запущен через интерфейс HMI (HMI), мониторинг и сбор данных (SCADA), распределённую систему управления (DCS) и другие ручной загрузчик, основанные на компьютерах или электричестве.

1769-OF4 поддерживает установку с использованием микрологикса 1500 или CompactLogix контроллеров, однако экземпляр модуля ограничен по номинальной длине энергии. Для 1769-OF4 требуется расстояние 8 (8). В случае необходимости более 8 модулей, другой источник питания может быть установлен в комплекте CompactLogix для проверки других модулей.
