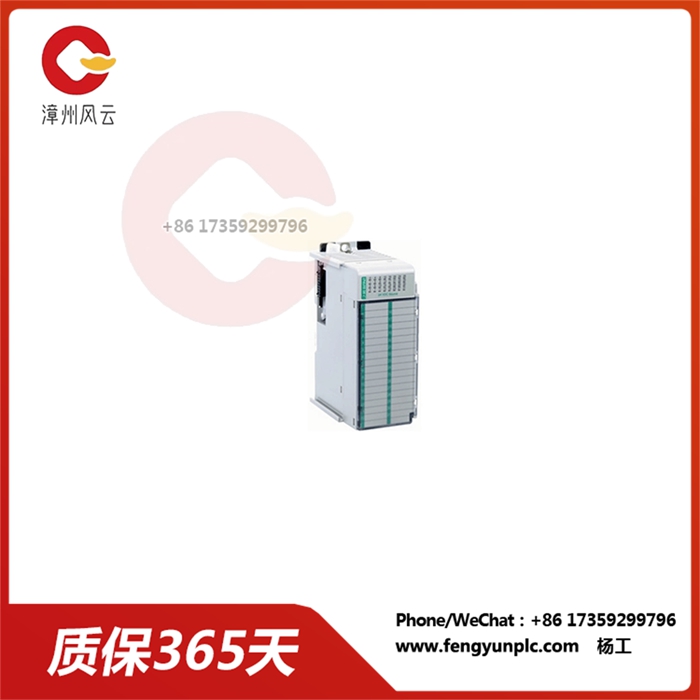

1769-OB32 Это модуль диссонационного вывода CompactLogix

1769-OB32 Это модуль диссонационного вывода CompactLogix

1769 — обо32 принадлежит к 1769 Compact I/O. Твердое устройство — модуль дискретного выходной источник, созданный алленом-бредли для управления CompactLogix и MicroLogix 1500.

1769-OB32 — высокоплотный модуль с 32 (32) выходными путями, изолированный в двух (2) группах 16 (16). Модуль применяется к применению с большим количеством ввода/вывода и ограниченным пространством панели. Модуль занимает 1,5 слота в корпусе CompactLogix или MicroLogix 1500, с тем чтобы позволить модулю максимально поддерживать конкретный контроллер.

Выходной канал модуля работает под исходной конфигурой ввода. Каждый канал имеет задержку вывода с раздельным проводом 0,1 ms, а выход OFF — 1,0 ms. Кажд проход вмеща 0,5 A @ 60 ° (140 ° F) и 1.0 A @ 30 ° C (86 ° F) электрическ ток.
1769-OB32 занимает 32 – битный регистр. С помощью доступа к регистру модуля можно включить мониторинг или принуждение ввода/вывода для поддержки отладки компонентов.

1769-OB32

При кручении этого модуля цельная линия использует размер проволоки 22-14 AWG, а перевязочная линия — 22-16 AWG. Установи этот модуль рядом с любым соседним модулем Compact I/O. Убедитесь, что вы правильно расположите язык, и обеспечьте соединение со спинной пластиной.

Allen-Bradley 1769-OB32 — компактный модуль ввода-вывода с твёрдого типа 24VDC. Выходной модуль имеет 32 (32) канала, 2 (2) группы, 16 (16) каналов в каждой. Модуль подключен к исходной конфигурации для обеспечения. 1769-OB32 имеет диапазон рабочего напряжения от 20,4 до 26,4 вольт, выходное время задержки составляет 0,5 миллисекунд (режим включения) или 4 миллисекунды (выключения). При электрическом потреблении 5,1 МЛН вольт при 3,000 вольт максимальная теплоотдачи составляет 4,5 ватт. В модуле 1769-OB32 максимальный ток утечки при 26,4 V равен 1,0 ма и минимальный поток проводящего тока 1,0 ма.
Максимальное давление на выходе модуля Allen-Bradley 1769-OB32 при 1,0 ампер при 1 ампер при 1 ампер при 60 градусах по цельсию (140 по фаренгейту) составляет 0,5 ампер на час и 86 ампер при 1,0 градусах по цельсию (86 по фаренгейту). 1769-OB32 обладает электрическим потоком 2,0 ампер, который длится 10 миллисекунд и повторяется каждые 2 секунды. Это модуль шириной с одним слоем, который обычно устанавливается на монтажную пластину или на рельсы DIN. Модуль имеет вес около 450 грамм (0,992 фунта) и размер 118 x 52,5 x 87 мм (4,65 x 2,07 x 3,43 дюйма). У него уникальный уровень IEC 2, который усиливает изоляцию и расстояние до шести модулей. Модуль 1769-OB32 имеет винт крутящего момента с 0,68 н-м, медную проволоку размером 22 х 14 AWG, или 22 x 16 AWG, соединяющий нити.
