1761-L32AWA Компактный контроллер имеет 1к памяти

1761-L32AWA Компактный контроллер имеет 1к памяти

Allen-Bradley 1761-L32AWA — программный контроллер, разработанный компанией MicroLogix 1000. Контроллер имеет однокилобайтную память пользователя, интегральный 20 (20) канал ввода 120 вольт и выходной канал 12 (12) реле.

1761-L32AWA может работать с энергией, обеспечивающей 120 VAC или 240 VAC. Из соображений безопасности 1761-L32AWA должен быть установлен в неопасных местах или в группах A, B, C и D в зоне 2 класса 1. Контроллер может взорваться, если цепь останется активной или не установит 1761-L32AWA в машинном отделении. Длина 1761 — 32awa 7,87 дюймов, глубина 2,87 дюйма, высота — 3,15 дюйма. Контроллер может быть установлен горизонтально или вертикально. При установке, в верхней, нижней и боковой части должно быть по крайней мере 2 дюйма пространства для свободного движения воздуха. Он компактный и имеет множество вариантов связи, включая порт RS-232, который может быть подключен к сети точек через сеть DH-485. Кроме того, у него есть сетевой интерфейс оборудования (DNI), который позволяет осуществлять быстрое реагирование, дешевые и надежные соединения. Устройство позволяет выполнять простое программирование.

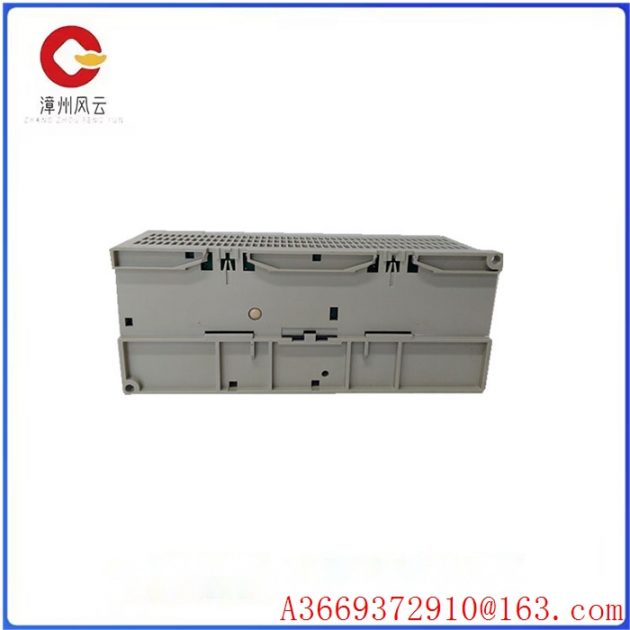

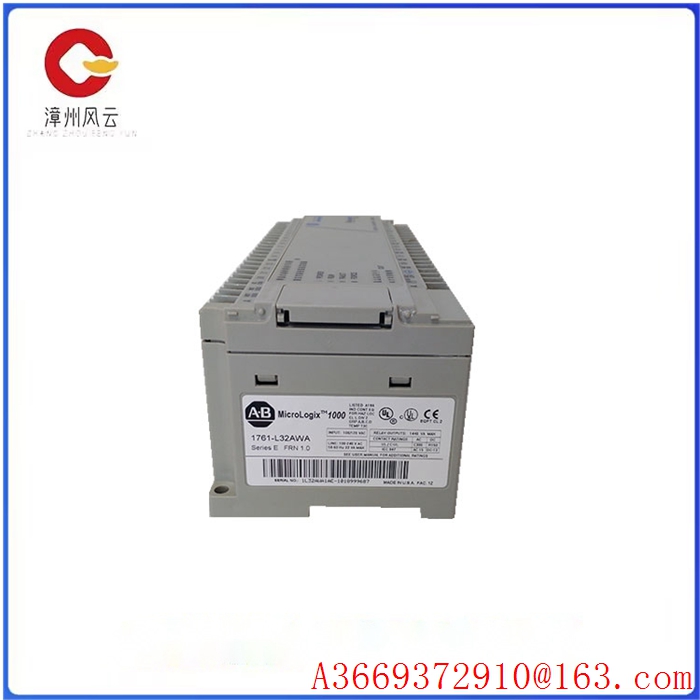

1761-L32AWA

1761-L32AWA

Кроме того, 1761-L32AWA может устанавливаться вертикально, с тем же интервалом между установкой и горизонтальной установкой. Но для вертикальной установки табличка должна лежать вниз. 1761-L32AWA работает наилучшим образом при минимальной экологической температуре 0 градусов цельсия и 40 градусов цельсия при максимальной температуре. Когда контроллер был установлен на панели, его рабочий предел был равен 9 g-пику ускорения, длительностью 11 миллисекунд, 3 раза на каждой оси. При установке на рельсах DIN, 1761-L32AWA имеет 7 g-пиковых ускорений в каждом направлении и длится 11 миллисекунд 3 раза. 1761-L32AWA может содержать прочные провода с площадью от 14 AWG до 22 AWG. При загибе провода 1761-L32AWA может содержать диапазон размеров от 16 AWG до 22 AWG. Время выполнения контроллера 1761-L32AWA составляет всего 1,56 миллисекунд. Контроллер обладает переменным потоком, постоянным потоком или аналоговым входным вариантом для тока и напряжения, а также ретрансляциями, TRIAC, MOSFET и имитациями выходного варианта. Контроллер 1761-L32AWA обладает большим набором инструкций, применяемых к таким приложениям, как простые биты, таймеры, таймеры, скоростные счетчики и регистры смещения.

1761-L32AWA — аппаратное обеспечение Allen-Bradley, разработанное компанией MicroLogix 1000. Серия является компактным программируемым логическим контроллером (PLC) с интегрированным источником энергии, портом связи и каналом ввода/вывода. Он идеально подходит для использования в промышленных автоматизированных требованиях. Он может использоваться в цех автоматизированных заводов или в машинах и процессах в обрабатывающих зонах.

Контроллер интегрирован в размер памяти на 1K EEPROM, который может содержать до 737 инструкций и 437 слов данных. Контроллер также имеет 20 (20) дисперсионных входных и 12 (12) выходов, действующих в 120VAC, которые могут достичь номинальных величин 24-125VDC и 120/240VAC контактов. Контроллер может осуществлять дискретный контроль, включая основные логические операции, основанные на времени, счетчиках и других позиционных логических операциях.

Для загрузки разработанных пользовательских программ в контроллер необходимо соединить кабеля связи с серией с 1761-CBL-PM02, серией C 1761-CBL-HM02, серией C 1761-CBL-AM00 и серией с 1761-CBL-AP00. Кабель связи соединен с 8 — ми узлами Mini DIN порта в контроллере программирования и 9 — ю портами Sub-D COM. Такие же хорьки могут использоваться для подключения к интерфейсу человека-машины (HMI) и мониторинга и сбора данных (SCADA). Последовательное или точечное соединение использует протокол DF1, но также может быть использован с протоколом DH485 через 1761-NET-AIC.
