1756-TBCH|ControlLogix может разъединить разъём портов (RTB)

1756-TBCH|ControlLogix может разъединить разъём портов (RTB)

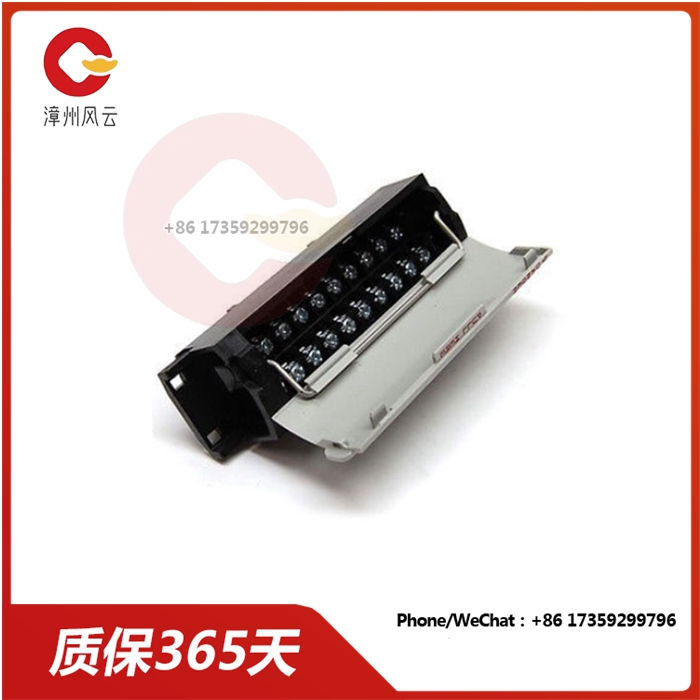

Allen-Bradley 1756-TBCH — разъёмный разъёмный порт (RTB), используемый для модуля I/O 1756. Это приложение модуля ввода-вывода, которое должно быть заказано отдельно. 1756-TBCH предоставляет гибкость в соединении модулей ввода/вывода 1756 и промышленных заводов. Он входит в переднюю часть модуля ввода-вывода.

Разъём 1756-TBCH () — 36 — камерный зажим со стандартной оболочкой (ширина рукава — 2,5 квадратных миллиметра). Когда сигнал заканчивается на RTB, требуемый крутящий момент равен 0,5 нм крутящего момента. Рекомендуется использовать отвёртку шириной 3,2 мм (1/8 дюйма). Ширина отвертки. Размер 5,51 x 4.41 x 5,71 дюйм. Весит полкило. Когда соединяешь, используй номинальное значение 90 градусов по цельсию или скручивай медную проволоку. Градус по цельс (194 ° по Фаренгейт) ил выш, максимальн изоляц толщин 1,2 мм (3 64 дюйм). Если это единичное соединение, то нитка должна быть 0,33-2,1 квадратных миллиметра (22-14 AWG), а для двухпроводных соединений она должна быть 0,33-1,3 квадратных миллиметра (22-16 AWG). На каждом порту не соединяй более двух проводников.

Каждый модуль «ControlLogix I/O» может быть установлен в любом корпусе «ControlLogix», и для подключения всех боковых проводов на месте нужен разъем (RTB). Каждый модуль ввода-вывода имеет множество приложений, начиная с высокоскоростной цифровой обработки до управления процессом. В архитектуре ControlLogix режим ввода и вывода использует технологию производителя-потребителя электроники для обмена между несколькими контроллерами в одном и Том же или другом корпусе. 1756-TBCH RTB предназначен для очищения сухой промышленной среды с температурой 0-60 градусов по цельсию. Температура и 30g по цельсию.

1756-TBCH — разъёмный разъёмный порт с 36 — ю стежками (RTB), используемый для создания модульных и гибких разъёмов для входных и выходных устройств. RTB является модульным компонентом, установленным перед модулем ControlLogix I/O, скрытым под крышкой двери модуля.

RTB нужно заказать отдельно. В зависимости от модуля требуется соответствующая RTB, однако, 1756-TBCH поддерживает большинство из 1756 модулей ControlLogix.

Идея RTB состоит в Том, чтобы позволить проводку на конце без необходимости в реальном модуле. Можно использовать RTB в одиночку для стыковки. После завершения RTB может легко подключиться к главному модулю. Кроме того, RTB сэкономил время на устранении и обслуживании неисправностей, особенно во время замены модуля. Когда модуль будет заменен, весь RTB будет выгружен из основного модуля. Затем он был переоборудован в модуль замены без необходимости в восстановлении проводов.

Для однопроводных соединений используется твёрдый или скрученный медный провод размером с 0,33 — 2,1 мм (от 22 до 14 AWG), или же для двухпроводных соединений с прочным или 1,3 квадратных миллиметра (от 22 до 16 AWG). При правильном размере проводов дверь модуля может быть закрыта и все еще оставляет место для устранения неисправностей в порту. Пожалуйста, не соединяйте более двух (2) корней с верхним концом одного и того же порта.

Некоторые модули могут быть установлены вместе с RTB 1756 — IA16I, 1756 — IA16IK, 1756 — IA32, 1756 — IA32K, 1756 — IB16D, 1756 — IB16DK, 1756 — IB16I, 1756 — IB16IK, 1756 — IB16IF, 1756 — IB16IFK, 1756 — IB16ISOE, 1756 — IB16ISOEK, 1756 — IB32, 1756 — IB32K, 1756 — IF8, 1756 — IF8K, 1756 — OB16IEF, 1756 — OB16IEFK, 1756 — OB16IS и мног друг модул.
