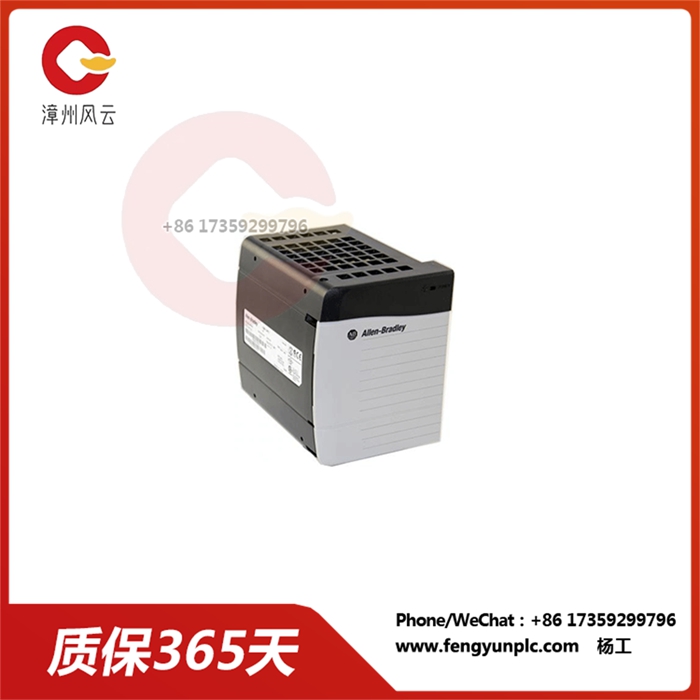

1756-PB75 Это источник питания “ControlLogix”

1756-PB75 Это источник питания “ControlLogix”

Обзор питания 1756-PB75
1756-PB75 — четырёхцилиндровый постоянный источник энергии, обеспечивающий питание для оборотных пластин и мощность, необходимая для работы модуля в корпусе ControlLogix. Является частью линейки 1756 ControlLogix, которая обычно используется в сериях B и C, таких как 1756-A4, 1756-A7, 1756-A10, 1756-A10, 1756-A13 и 1756-A17.

Вот некоторые ключевые характеристики:

Входное напряжение: 18-32VDC, номинальное 24VDC
Номинальная мощность: 95W
Выходн мощност: 0-60 ° C 75W
Емкость тока:
Время 1.2V: 1,5 A
Время 3,3 V: 4A
Время 5.1V: 13A
Время 24V: 2.8A
Время:
18V DC: 35ms
24V DC: 40ms
32V DC: 40ms
Изолированное напряжение: 250V

1756-PB75

Работ температурн диапазон: 0-60 ° C (32-140 ° F), 5-95% относительн влажност, без конденсац
Размер: 14,0 x, 11,2 x, 14,5 см (5,51 x, 4,41 x, 5,71 см)
Вес: 0,95 кг (2,10 кг).
Другие важные функции:

Номинальное значение тока волны 30а
Усиленный карантин
Соответствует температурному коду T4 ATEX, IEC и северной америки
Открытая оболочка
Разряд 30G
Уровень вибрации 2.0G
Приложение:

Питание 1756-PB75 обычно используется для следующих целей:

Источник питания для цистерны в контролоджиксе
Питание модуля контролоджикса
Автоматизированная промышленная система
Другие приложения, которые требуют постоянного питания 24V
