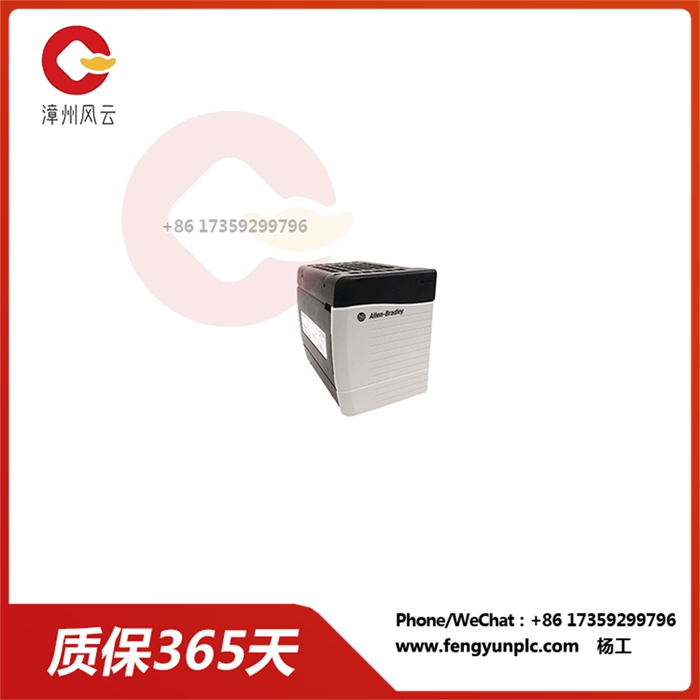

1756-PB72 Источник питания “ControlLogix”

1756-PB72 Источник питания “ControlLogix”

Allen-Bradley 1756-PB72 — постоянный источник энергии, обеспечивающий надежную и эффективную систему управления ControlLogix. Она направлена на удовлетворение жестких требований к источниками энергии для различных приложений ControlLogix и обеспечение последовательного и стабильного функционирования.

Основные характеристики 1756-PB72:

Введен постоянный источник питания 24V: для преобразования его в систему ControlLogix требуется соответствующее напряжение.

Встроенная защита от перетока: защита электропитания и связывающего устройства от потенциальных повреждений, вызванных чрезмерным потреблением тока.

Повышенная изоляция: обеспечение усиленной изоляции, тестирование в 3 часа, 500 вт DC 60 секунд, усиление безопасности и предотвращение электрической опасности.

Широкий диапазон входных частот: широкий диапазон входных частот, поддерживающий 47-63 МГЦ, обеспечивает совместимость с различными источниками энергии.

Компактный дизайн: 140 x 112 x 145 мм (5,51 x 4 дюйма). 41 икс, 5 дюймов. 71 дюйм (для экономии места для установки в корпусе ControlLogix).

Лёгкая структура: вес около 0. 95 кг (2,10 кг), минимизировать общий вес системы ControlLogix.

Ширин температурн диапазон работ: 0-60 ° C (32-140 ° F) широк температур окружа сред работа в, обеспеч в различн услов окружа сред надежн производительн.

Прочная структура: вибрация в 500 G в 2-10 МГЦ, а также 30 G (работа) и 50 G (не работа), обеспечивающая устойчивость в суровых промышленных условиях.

Устойчивость к мгновенным возмущениям: обеспечить устойчивость волн +/ 1 КВТ к линии (DM) и +/ 2 КВТ к линии (CM) для предотвращения всплесков временного напряжения.

Проводимая RFI устойчивость: соответствует стандартам передающего RFI, который может выдержать до 10 Vrms, 80% AM от одной kHz синусоидальной волны, от 150 до 80 МГЦ, которые могут быть надёжно функционированы в электромагнитной среде шума.

Сопротивление EFT/B: EFT/B, обеспечивающее сопротивление +/ 4 kV (5 kHz, порт сигнала), предотвращает быстрое электрическое преобразование.

1756-PB72

Мощность:

Выход 3.3V: на 3 часа обеспечивается выходной ток до 4A. Напряжение 3V, питание модуля ControlLogix и оборудования, которое требует этого уровня напряжения.

Выход 5.1V: в 5 часов обеспечивается током до 10A. 1V поддерживает модули ControlLogix и оборудование, которые работают на этом уровне напряжения.

Выход 24V: поддерживать стабильный выходной ток 2. 24V-часовая подача электроэнергии для 8A, для модуля ControlLogix и компонента спинной платы.

Устанавливай.

Установка с левой стороны: модуль питания был разработан для установки в самом левом боку коробки ControlLogix с использованием специального источника питания для подключения пазла.

Модуль питания устанавливается непосредственно на спинной пластине: непосредственно на спинной доске, вместе с корпусом, и закрепляется с помощью предлагаемого отверстия.

Заземление: в связи с прямым контактом со спинной доской настоятельно рекомендуется правильно заземлять между фюзеляжем и источником питания.

Обновление разъёма: предоставляет разъём, который используется для соединения проводов, доступный после снятия крышки.

На четк метк заж: заж достопримечательн ест DC + заяв прям что источник питан, DC-негативн силов эх.

Защита земли: рекомендуется соединить защитную заземление с заземлением или магистралью в машинном отделении.

Индикатор состояния:

Светодиод: простой индикатор состояния находится над правым модулем, обеспечивая визуальные инструкции состояния работы модуля.
В целом, стандартный постоянный источник энергии Allen-Bradley 1756-PB72 ControlLogix оказался надежным и многофункциональным решением для питания системы ControlLogix, обеспечивающим мощные производительность, комплексные функции защиты и компактный дизайн ограниченного пространства.
