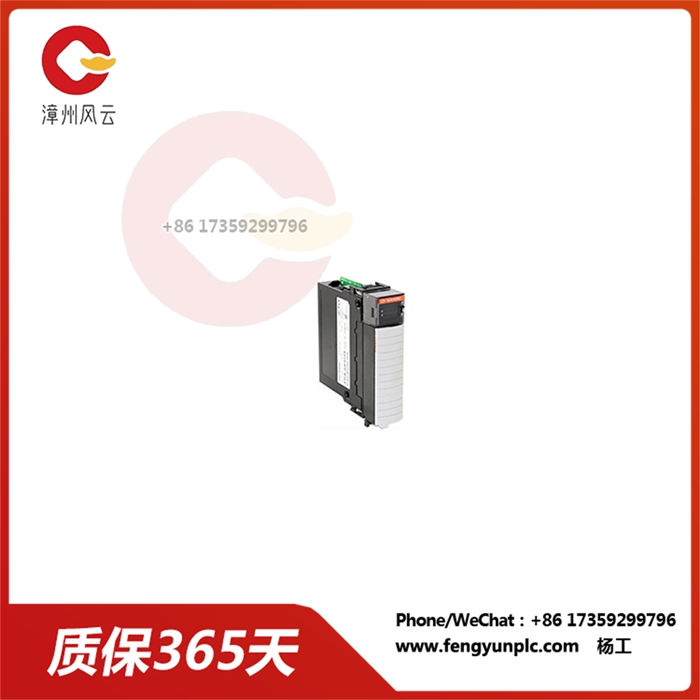

1756-OW16I Один из модулей вывода ControlLogix

1756-OW16I Один из модулей вывода ControlLogix

Основные характеристики 1756- 16i:

16 изолированных экспортных каналов: 16 независимых каналов для многофункционального управления внешним устройством.

Тип вывода реле: использовать технологию вывода реле для достижения надежной и надежной функции переключателя.

Регулярные (N.O.) контакты: с регулярными открытыми контактами, применимыми к гибким приложениям управления.

Совместимость широкого диапазона напряжения: работа в широких диапазонах напряжения 5-125VDC и 10-240VAC, удовлетворяющая различные системные требования.

Высокий номинальный выходной ток: Обеспечивая 1 A @5 -30V DC высоким номинальным экспортным током, 0,5 amp. Обеспечьте энергией все виды нагрузки.

Обязанности пилота C300/R150: выполнять требования в соответствии с запросами C300/R150, которые могут быть успешно выполнены в требованиях к жесткому применению.

Замедление на выходе с низкой скоростью: уменьшение времени задержки на выходе с каждого выходного канала до 10 мг для обеспечения быстрого управления ответом.

Потребление тока в низких спинных платах: электроток в низких спинных платах (150 mA @5). 1 VDC и 24VDC, снижайте потребление энергии и нагревайте.

Низкий расход энергии на спинной пластине: 4 – й уровень энергии на нижней спинной пластине. 4 ватта, оптимизация общей энергоэффективности системы.

1756-OW16I

Максимальная частота переключателя: поддерживается максимальная частота переключения на каждые 3 (1) секунды или 0. 3 Hz (номинальное время загрузки), управляемый переключатель требует умеренных устройств.

Среднее время вылета: среднее время вылета — 1. 2 мг, уменьшите сигнал до минимума и обеспечьте надежную операцию касания.

Продолжительность жизни при высоких ожидаемых контактах: продолжительность жизни, предоставляющая 300 КВЗ (сопротивление) и 100 кц индукций (индуктивность), обеспечивая долгосрочную долговечность в различных условиях нагрузки.

Поддержка часового выхода: поддержка временного вывода, которая позволяет точно контролировать активацию и деактивацию выходного продукта.

Конфигурируемое выходное состояние: обеспечить конфигуративный выходной режим, в Том числе “сохранить конечное состояние”, “открыть”, “или” выключить “(в режиме отказа), установить” выключить “по умолчанию.

Режим вывода остается: режим вывода остается последним в режиме PROGRAM, а OFF — в режиме умолчания.

Разъёмный разъём (RTB) : с разъёмом (RTB), облегчающим разъём и соединение.

Совместимые RTB: могут содержать 1756-TBCH и 1756-TBS6H RTB, предоставляя гибкие варианты подключения.

Другие характеристики:

Время задержки от выхода на ON до OFF и OFF до выхода на ON: 10 миллисекунд

Ток спинной доски потребляет @5.1 V и 24 V DC: 150 миллиампер

Полная мощность спинной панели: 4,4 ватт

Тепловыделение: 15,35 вту/час

4,5 ° C когд энергопотреблен: 60 ватт

Минимальная нагрузка тока на выход с дороги: 10 миллиампер

Ток утечки в каждой точке: 1,5 миллиампер

6V, 1а начальн контактн сопротивлен: 100 Ωm

Частота переключателей, связанных с нагрузкой: 0,3 герц

Среднее время выхода: 1,2 миллисекунды

Продолжительность жизни при контакте: 300 КВЗ (сопротивление), 100 кц (индукционная форма)

Время синхронизации относительно времени координации (CST) : 16,7 секунд

Изолированное напряжение в цепи – 250 вольт

Основная изоляция тестируется при 1350V AC: 2 секунды

Выход на экран и выход на выход: непрерывный

Температурный код: T4, Северная Америка

Шкала корпуса: открытый стиль

Температурн диапазон работ: 0 60 ° C
