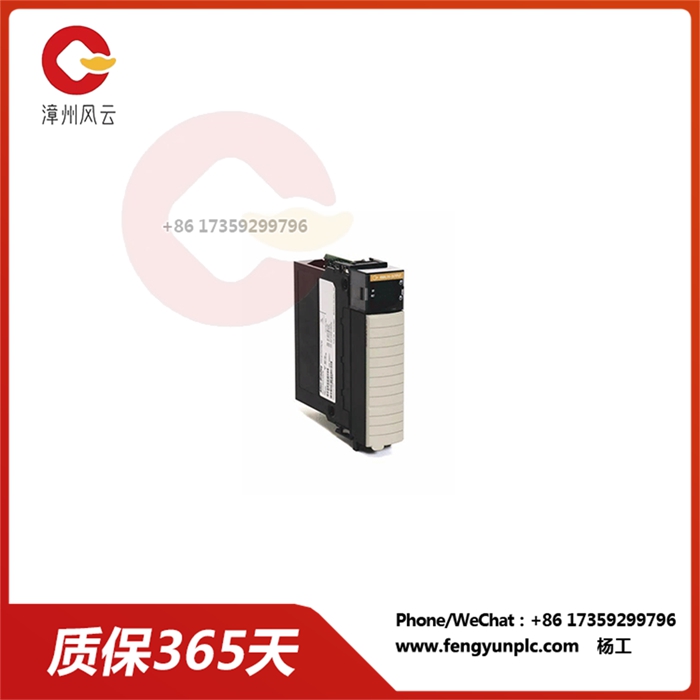

Allen-Bradley 1756-OF8H — моделирующий выходной модуль, используемый для платформы контроллера ControlLogix. Он обеспечивает 8 (8) выходной канал тока, настроенный на 0-20 mA и 4-20 mA, а также выходной сигнал +/ 10VDC напряжения. Разрешение модуля 1756-OF8H имеет 15-16 бит во всех диапазонах сигнала. Он имеет встроенный преобразователь Мод (DAC), который использует R-Ladder DAC, однотонный метод преобразования без отсутствующих кодов, и плавающий формат данных в режиме целых чисел (слева выстроена, дополненная 2). Модуль был установлен в 1756 ControlLogix и занимает только Один слот. Он может использоваться в качестве модуля локального ио и компонента модуля удаленного ввода/вывода.

Основные характеристики 1756-OF8H:

8 экспортных каналов: 8 независимых выходов с несколькими выходами сигнала.

Варианты вывода напряжения и тока: поддержка напряжения (-10VDC +10VDC) и формата тока (0-20 mA), который удовлетворяет разнообразные потребности в применении.

Высокое разрешение: разрешение модуля 15-16 бит обеспечивает точное и точное представление сигнала.

Внутренний DAC: использование R-Ladder DAC для обеспечения надежного и стабильного преобразования цифровых модулей.

IEEE 32 – битный формат данных плавающей точки: внедрение формата IEEE 32 – битной плавающей точки данных для эффективной обработки и обработки данных.

Компактный дизайн: занимает только одну щель в корпусе ControlLogix и максимизирует использование пространства.

Локальная или удаленная операция IO: доступная для локальных модулей IO и компонентов модуля I/O, обеспечивающих гибкость конфигурации системы.

Разъёмный разъём (RTB) : с разъёмом, облегчающим разъём и соединение.

Пользователь может определить механическое управление клавишей RTB: поддержка пользователя, который использует механическое управление RTB или 1756-TBNH или 1756-TBSH, усиливает безопасность соединения.

Широкая линейная поддержка: может содержать различные линейки (0,33-2,1 mm2 для однопроводных и 0,33-1,3 mm2 для двухпроводных соединений), для многофункциональной установки.

Непрерывное изолирующее напряжение: 50V непрерывное изолирующее напряжение, обеспечивающее безопасное функционирование.

HART mode: включает в себя HART mode, совместимый с устройством, поддерживавшим HART.

1756-OF8H

Другие характеристики:

Диапазон альтернативного напряжения/тока: 10.4336-10.4336V и 0-21. 2916 миллиампер

Общее выходное значение: +/- 10V или 0-20mA

Разрешение сигнала: 15-16 бит применимо ко всем диапазонам

Потребление тока в спинных пластинах: 230 миллиампер: 5.1 VDC и 230 mA @24 VDC

Полная мощность спинной панели: 6,54 ватт

Тепловыделение: 16,78 BTU/ час

Расход энергии: 4,92 ватт

Изолированное напряжение: 50 вольт

Базовый тест изоляции: 1500V AC в 60 секунд между выходным каналом и спинной пластиной

* open source procescing: реализация open source, время обнаружения схем должно быть установлено ниже нуля. Миллиампер.

Текущее время стабилизации: чуть меньше, чем у харта, меньше, чем у 37ms.

Время создания напряжения: 8,5 мс до 95% (с резисторной нагрузкой)

Точность калибровки (без HART) : 0,1% (напряжение) и 0,15% (в настоящее время)

Стандартный интервал калибровки: около 12 месяцев

Дискретный дрейф: 100 V/ цельсия или 200nA/ C

Общая погрешность модуля: 0,15% (напряжение) или 0,3% (в настоящее время)

Стандарт температуры: T4 в северной америке, ATEX и IEC

Шкала корпуса: открытый стиль

Температурн диапазон работ: 0 ° C 60 ° C

Относительная влажность: 5-95%

В целом, модуль моделирования напряжения/тока Allen-Bradley 1756-OF8H ControlLogix оказался многофункциональным и надежным компонентом для различных промышленных автоматизированных приложений, которые требуют точной и управляемой аналоговой передачи.
