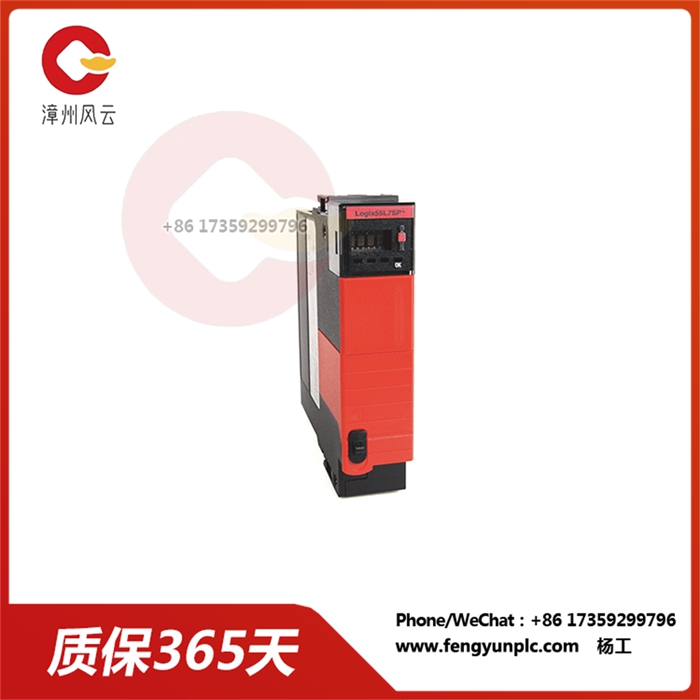

1756-L7SP Это контроллер GuardLogix

1756-L7SP Это контроллер GuardLogix

Allen-Bradley 1756-L7SP является частью серии контроллеров GuardLogix. Этот контроллер используется специально для управления контроллерами партнеров, совместно с главным контроллером безопасности GuardLogix.

У него нет специальной памяти, потому что память 1756-L7SP соответствует памяти главного контроллера. Частност, 1756 – L7SP совместим 1756 – L71S, 1756 – L71SK, 1756 – L72S, 1756 – L72SK, 1756 – L73S, 1756 – L73SK господ контроллер, и совместим хранилищ модул, Например, модуль накопления конденсаторов 1756-SPESMNSE, используемый для партнеров по безопасности, и 1756-SPESMNRM (модуль, который не может быть демонтирован).

1756 — L7SP — двухслойный контроллер, потребляющий ток для 5 mA @1,2 VDC и 800 mA @5.1 VDC. Номинальное потребление энергии составляет 2,5 вт, тепловое — 8,5 вт/ч. Модуль имеет мощность 30V (непрерывность), базовую изоляцию, порт USB-порт в систему, 60 – секундный тип тестирования под 980V AC.

1756-L7SP

1756-L7SP устанавливается в любом доступном слоте в 1756 корпусе, но он должен быть установлен рядом с главным контроллером, чтобы создать архитектуру 1o2, применимую к системам, которые требуют уровня безопасности 3 (SIL 3). Уровни производительности e (PL e) функциональны. Совместимые с 1756-L7SP ящики 1756-A4K, 1756-A7, 1756-A7, 1756-A10, 1756- a10, 1756-A10, 1756-A13, 1756- a13, 1756- a13, 1756-A13, 1756- a13, 1756-A17, 1756- a17, 1756- a17, 1756- a17, 1756-A17, 1756- a17, Стандартн питан 1756 – PA50, 1756 – PA72, 1756 – PA72K, 1756 – PA75, 1756 – PA75K, 1756 – PB50, 1756 – PB72, 1756 – PB72K, 1756 – PB75, 1756 – PB75K.

1756 – L7SP безопасн партнер контроллер нулев рабоч температур требован ° C < та < + 60 ° C (+ 32 ° F < та < + 140 ° F), хранен температур спецификац для – 40 ° C + 85 ° C (- 40 … + 185 ° F), относительн влажност 5-95%.

При 5,1 V/DC он потребляет ток тока в спинной пластине 800 МЛН в час, при 1,2 V в час в 5mA, излучает 2,5 вт тепла, при этом рассеивается в рабочее время в 8,5 вт/ч. 1756-L7SP обеспечивает изоляцию напряжения 30V, тестируемую в течение одной минуты под 980V AC, где между портом USB 2.0 и системой используется кабель цепи с 3 – d-on USB-port. Он использует стандартные варианты EtherNet/IP, DeviceNet и ControlNet security communications, а также язык программирования, использующий градиентную градиентную логику реле (RLL), структурированный текст и последовательную функциональную схему (SFC). Он установлен в любом доступном слоте в 1756 ControlLogix и занимает 2 слота рядом с главным контроллером. Он имеет североамериканский температурный код T4A, ATEX и IECx T4 и использует открытый корпус, разработанный на заводе. Температура тела составляет от 0 до 60 градусов по цельсию (32-140 градусов по фаренгейту), относительная влажность — от 5 до 95%, конденсации нет. Имеет ударную силу 30G и может выдержать вибрации 500G от 2 до 10 МГЦ.
