1756-L72S Программируемый автоматизированный контроллер GuardLogix

1756-L72S Программируемый автоматизированный контроллер GuardLogix

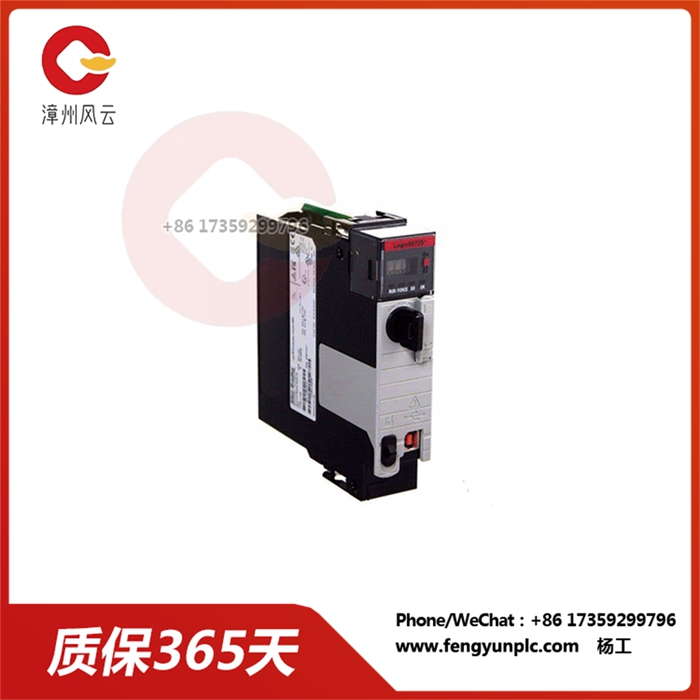

Allen-Bradley 1756-L72S — контроллер, разработанный компанией GuardLogix 5570, являющийся частью серии контроллеров серии Logix5000.

Это контроллер ControlLogix с функцией управления безопасностью. Это двухпроцессорное решение, которое должно быть использовано вместе с модулем безопасности 1756-L7SP, чтобы соответствовать стандартам SIL 3 или Cat.

Уровень безопасности 4/0. Автоматическая конфигурация контроллера партнеров по безопасности, который приносит пользу одному проекту. Он обладает превосходной вычислительной мощностью и скоростью, применяемой к двигательной и высокопроизводительной логике. У него есть USB порт для связи. Он может поддерживать до 500 соединений контроллеров. Контроллер 1756-L72S содержит 4MB память пользователя, 2MB безопасную память и 0,98 мб ввода/вывода. Он может поддерживать 128,000 цифровых ввода/вывода и 4000 аналоговых ввода/вывода. Он потребляет 5mA электрический ток при 1,2 V при DC и 800 МЛН при 5,1 V. Расход энергии составляет 2,5 вт, а тепловыделение 8,5 вт/час. Он весит 0,55 фунта и имеет 30V (непрерывное) изолирующее напряжение для основной изоляции. Он может быть установлен в любом слоте в ControlLogix 1756, а также в нескольких контроллерах в одном и Том же ящике. Для безопасных коммуникаций он использует ControlNet, DeviceNet или EtherNet/IP-сеть. Контроллер 1756-L72S может контролироваться или контролироваться через заднюю панель или через канал ввода/вывода. Для диагностики контроллера у него есть передний дисплей с информацией о рабочем времени. Он работает с модулем питания, что означает, что литий не нужен. Предварительно загружен Один GB (1784-SD1) безопасный электронный пропуск, который может быть расширён до двух GB (1784-SD2) в качестве дополнительного неуязвимого хранения.

1756-L72S

Allen-Bradley 1756-L72S — автоматизированный контроллер с программированием 5570 GuardLogix (PAC). Контроллер обладает стандартными и функциями контроллера безопасности. Контроллер () — главный контроллер, используемый совместно с партнерами по безопасности под номером каталога 1756-L7SP или 1756-L7SPK для достижения уровня безопасного интегрирования (CL) 3/ PLe /Cat. 4 очка. Используя 1756-L72S, стандарты и программы безопасности интегрированы в Один файл, который отличается от контроллера безопасности.

1756-L72S обладает стандартной памятью с высокой емкостью и защищенной памятью. Эти регистры памяти включают в себя 4 мб памяти пользователей, 2 мб памяти безопасности, ввода/вывода в 0,98 мб и 1 гб невосприимчивой памяти, предоставляемой контроллером 1784-SD1. Он позволяет 1756-L72S соединять до 125 000 входных и исходящих сигналов (ввода/вывода), которые могут состоять из 128 000 дисперсивных ввода /O и 4000 аналоговых ввода/вывода.

1756-L72S — контроллер, разработанный для сохранения случайного доступа к памяти (RAM), оснащенный современными модулями хранения энергии, а не обычными литиевыми батареями. Эти модули памяти включают в себя 1756-ESMCAP, прилагаемый к контроллеру; 1756-ESMNSE является мобильным, не имеющим остаточного резервного питания WallClockTime или 1756-ESMNRM, который является неприязвимым и помогает предотвратить использование USB соединений и SD-карт для защиты контроллера.
