1747-L542 Модульный модуль контроллера SLC 500

1747-L542 Модульный модуль контроллера SLC 500

1747-L542 SLC — контроллер, разработанный компанией SLC 5/03. Контроллер является одним из трёх (3) контроллеров в категории 1747-L52 SLC 5/03. Контроллер является центральным контроллером SLC 5/03 с 32 кб памяти пользователя и все еще способен обрабатывать 4096 входов и выходов.

1747-L542 используется вместе с модульным оборудованием. Процессор устанавливается в любой слот 0 (например, 1746-A2, 1746-A7, 1746-A7, 1746-A10 и 1746-A13). Он питается от источника питания, который содержится в спинной пластине, от системного питания, установленного в наиболее левой части фюзеляжа.

Процессор SLC интегрирован в порт связи RS232 и Data Highway Plus (DH+), который позволяет процессору общаться с системами управления, основанными на компьютерах, такими как интерфейс человека-машины (HMI) или мониторинги и сбор данных (SCADA). Процессор также может использоваться для передачи сообщений или реализации прямых коммуникаций других программируемых логических контроллеров (PLC), таких как PLC 5, CompactLogix и ControlLogix.

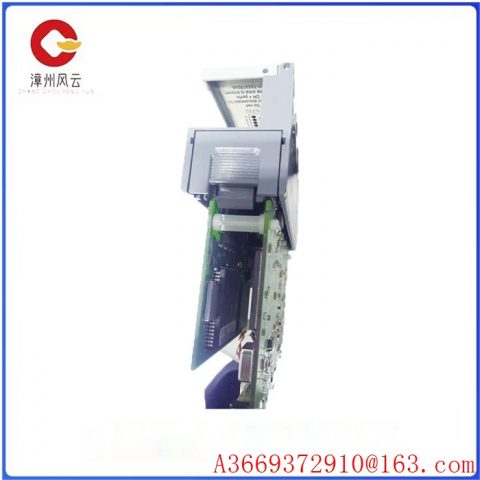

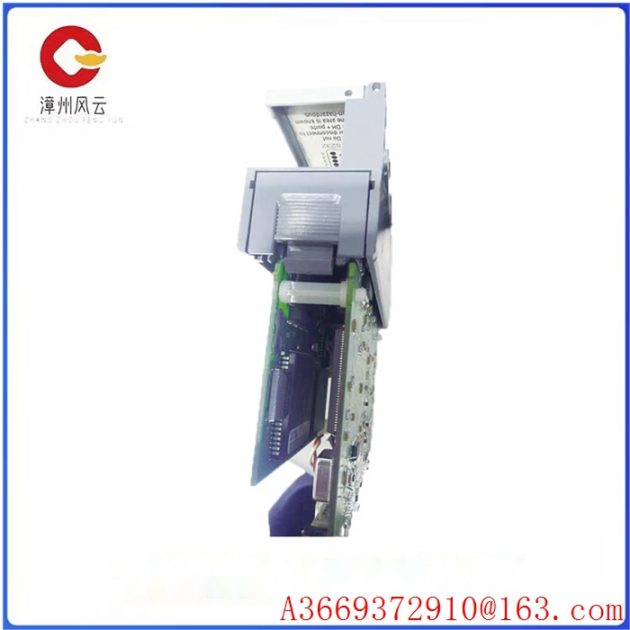

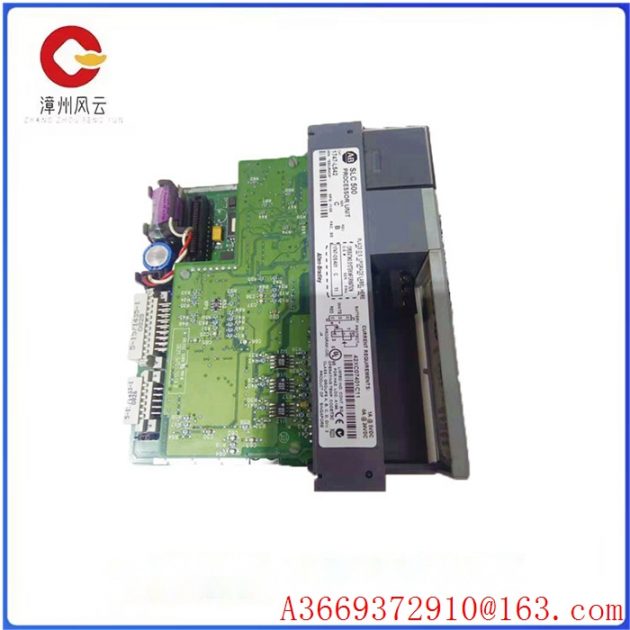

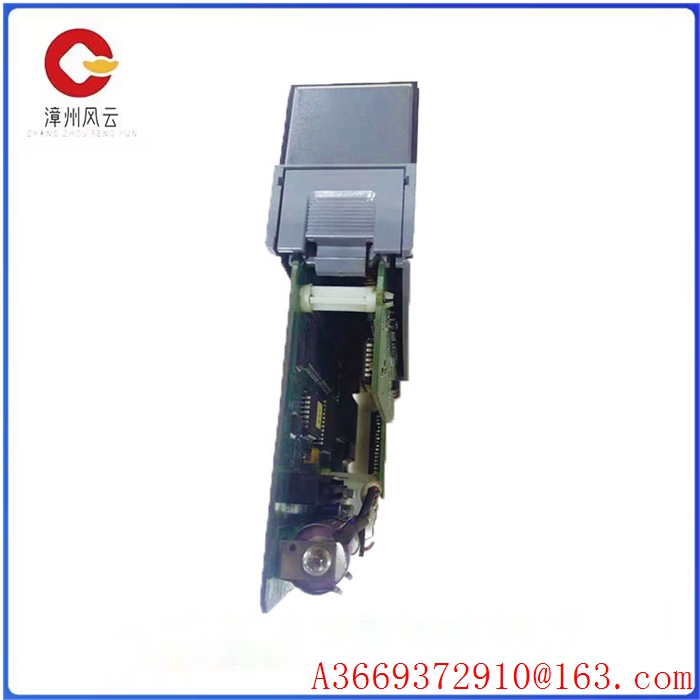

1747-L542

1747-L542

Процессор содержит индикаторы состояния, такие как функционирование, неисправность процессора, обязательная ввода/вывода, низкий уровень заряда батареи, RS-232 и DH+ LED. Он также предоставляет ключ для переключения процессорных режимов.

Allen-Bradley 1747-L542 — модульный процессор SLC 500 SLC 5/04, способный обрабатывать 32K слов, в частности 4K-накопитель данных и 28K-программные данные. Имеет абсолютный максимум 4096 дискретных входов и 4096 дискретных выходов, а также 480 наибольших локальных имитаций ввода/вывода. 1747-L542 также имел до 3 местных ввода-вывода и 30 слотов из местных. Его время для сканирования ввода/вывода составляет 0,255 миллисекунд, типичное время для сканирования программы составляет 0,9 миллисекунд/к, время выполнения битов — 0,37 миллисекунд, а после отключения энергии — от 20 до 3 секунд.

Время сканера зависит от нагрузки. Он также использует флешку EPROM в качестве резервного копирования памяти, а 32KB RAM процессора 1747-L542 резервного копирования батареи. Существующие порты связи — RS-232 и DH+. Также предлагается состояние светодиодов, специализируемое на низкой мощности, отказе процессора, функционировании, принудительном вводе/выводе, DH+ и RS-232. Ток спинной платы 1747-L542 равен 1 а при 5 вольт постоянного тока и 175 ма при 24 вольт постоянного тока. Он работает при температуре 32-140 градусов по фаренгейту и может храниться при температуре от 40 до 185 градусов по фаренгейту при относительной влажности от 5 до 95% без конденсата. Процессор работает с ускорением 2,5 г, частотой от 57 до 2000 гц, смещением с 0,015 дюймов, пиком от 5 до 57 гц и ударами от 30 г.
