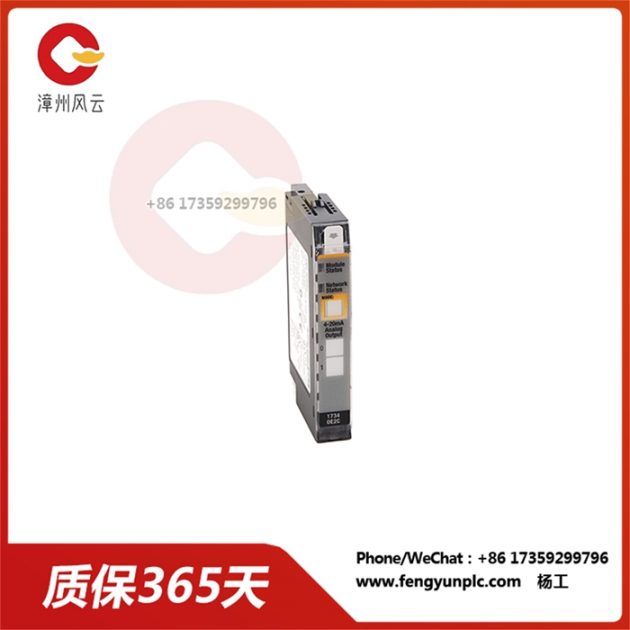

1734-OE2C Это модуль POINT-IO

1734-OE2C Это модуль POINT-IO

Allen-Bradley 1734-OE2C обладает двумя выходными токами с одной стороны и не изолированным током. Модуль работает в однополярном режиме, потребляет четыре байта и генерирует два байта данных.

Его 2 — канальный модуль моделирования выходной программы преобразует цифровой код в аналоговый выходной сигнал. Разрешение модуля — 13 бит, радиус действия — 0 — 21 ма.

1734-OE2C

При установке одной модели, 1734-OE2C имеет 2 варианта, соответственно 0-20mA и 4-20mA (по умолчанию). Соотношение по умолчанию составляет 1638 (4 mA) и 8191 (20 mA). Каждый раз, когда происходит открытая линия, эта модель устанавливает обычный статус-бит. Всякий раз, когда есть прямая линия или потеря мощности поля, сигнальные огни прохода мигают красным. Абсолютная точность Allen-Bradley 1734-OE2C при 25 градусах цельсия составляет 0,1%. Точность смещается с температурой 30 ppm/ цельсия. Уровень скачков достигает 63%, FS — 24 м, скорость преобразования тока — 16 м. Выход напряжения 1734-OE2C имеет сопротивление 0-750 омов. Точечный ток составляет 75 mA (5V DC), а энергопотребление 1,23 W. Тепловое рассеяние 1734-OE2C составляет 4,19 BTU/ час, а непрерывное тестирование изолирующего напряжения составляет 50 вт, что позволяет выдержать 2200V постоянного напряжения 60 — х годов. Внешнее напряжение постоянного тока составляет 24V DC, что соответствует диапазону 10- 28,8 V DC. Он обеспечивает ток 70mA в 24V DC, включая выход в 20mA. 1734 — OE2C имеет 4- х кнопное положение с размерами 56 x 12 x 75,5 мм.

1734-OE2C обычно используется для управления конечными элементами управления (FCE), такими как контрольные клапаны, частотные двигатели (VFD), амортизаторы, жалюзи и другие подобные устройства. Он также может использоваться для пересылки аналоговых данных, которые используются для записи данных, панельных приборов, аккумуляторов, преобразователей сигналов и изоляторов.

При установке 1734-OE2C и всей системы POINT-I/O рекомендуется использовать оцинкохромированную сталь для направления рельс. Этот тип DIN имеет более высокую степень коррозионности, поскольку заземление модуля POINT I/O связывается через DIN. Рельсы DIN изготавливаются из непроводящих материалов, а материал сильно повреждён коррозией, и окисление может привести к прерывистым заземляющим соединениям.

Кроме того, модули C серии 1734-OE2C совместимы с devienet и Profibus.
