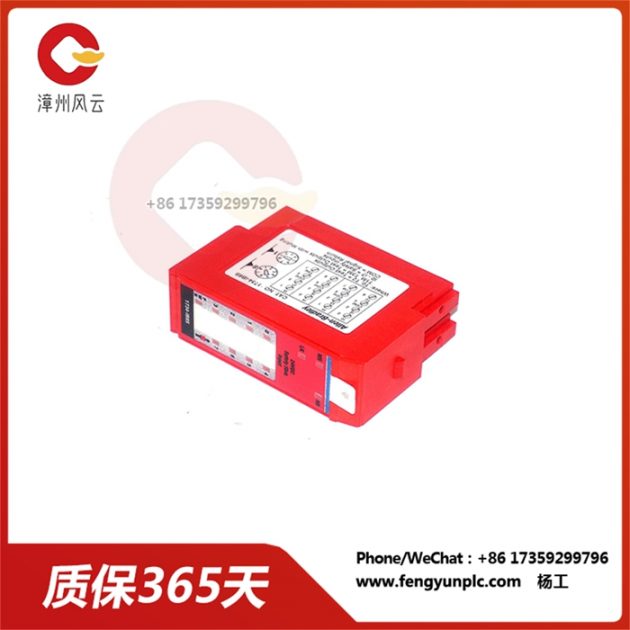

1734-IB8S Это модуль POINT-IO

1734-IB8S Это модуль POINT-IO

Allen-Bradley 1734-IB8 — модуль дисперсной входной передачи, принадлежащий линейке продуктов 1734 Point /O. Модуль POINT I/O (включая 1734-IB8) — компактный автоматизированный компонент, установленный вместе с адаптером связи POINT -I /O для реализации распределенной архитектуры ввода-вывода.

Входной канал 1734-IB8 поддерживает конформацию электропроводящего тока, который может работать под стандартным напряжением 24VDC, с диапазоном напряжения 10VDC- 28,8 VDC и диапазоном тока в режиме наведения 2mA-5mA. Модуль ввода имеет постоянный фильтр ввода для 0,5 ms, а также конфигурационный фильтр для пользователей с 0ms — 63 ms. Модулю необходимо использовать основание порта, например, 1734-TB или 1734-TBS. Он также обеспечивает светодиодную лампочку состояния, обеспечивая обратную связь с состоянием функционирования каждого канала модуля. Он специально оборудован светодиодными лампами 8 (8) состояний, по одному (1) на каждый входной канал. Кроме того, у него есть 1 (1) индикатор состояния сети. При установке на соответствующее основание порта необходимое положение кнопки равняется одному.

1734-IB8S

1734-IB8 устанавливается вместе с адаптером связи POINT -I /O. Модули серии C 1734-IB8 также совместимы с devienet и ProfiBus.

Электроснабжение 1734-IB8 потребляет 75 mA @5V DC, энергопотребление 1,6 вт/час, тепловое рассеивание 5,5 вт/час, изолированное напряжение 50V (непрерывное время), усиление изолирующего типа тестирования @2500V DC на 60 секунд с боковой стороны системы.

Входящий модуль Allen-Bradley 1734-IB8 имеет блокировочный механизм и боковую запись. Кроме того, у него есть разъёмный соединительный порт, несущий модуль ввода-вывода и монтажный пьедестал. Модуль Allen-Bradley 1734-IB8 с одной точкой ввода/вывода может быть установлен на пьедестале, установленном на направляющей линии DIN. В этой конкретной модели 8 входов и 4 индикатора состояния. У него есть индикатор состояния модуля, индикатор состояния сети и ввод тока в течение 24 вольт.

1734-IB8 требует 0,8 N-m или 7 — фунтовый крутящий момент на винте на конце или 5 кг на дюйм, с максимальным потоком на шине POINT в 5 в в час. Изолированное напряжение модуля 50 V DC. Напряжение было протестировано на 2,500 вольт в течение 60 секунд при максимальном напряжении. Входящий модуль Allen-Bradley 1734-IB8 имеет вес около 32,3 г, высоту 56 мм, ширину 12 мм и длину 75,5 мм. Максимальная окружающая температура воздуха в модуле ввода Allen-Bradley 1734-IB8 составляет 55 градусов по цельсию и может функционировать в пределах температур с 21 по 55 градусов по цельсию. Как и в любой электронике, рекомендуется установить его в более чистых и сухих местах и не иметь ничего, что могло бы вызвать коррозировку наиболее важных компонентов двигателя. Для защиты и продления использования двигателя необходимо, чтобы его установили эксперты, которые знают все соответствующие компоненты и функции оборудования. 1734-IB8 имеет открытый тип оболочки, который может быть установлен горизонтально или вертикально.
