Технические характеристики IC697CPU789
Бренд «GE fanacco»
Серия 90-70
Серийный номер IC697CPU789
Процессор типа продукции
Совместимый программируемый контроллер GE Fanuc 90-70
Тройная модульная избыточность
Максимальная RAM 512 кб
Электрический ток потребляет 1,6 ампер
Введите 5 вольт постоянного тока
Последовательный порт 1
Скорость часов 16 МГЦ

Модуль GE Fanuc IC697CPU789 () — 32 — битный расширенный центральный процессор для системы IC66 TMR (тройное модулированное резервирование). Однослойный модуль ic697cpup789 поддерживает батарею 512 кб в Том же слоте. В памяти 512 кб содержится до 200 кб приложений и данных, которые можно использовать для пользователей. Модуль IC697CPU789 поддерживает до 12 000 произвольных входов/выходов, 2048 голосований для дисфункционального ввода и 2048 голосов для дисплея. Модуль также поддерживает 8000 аналоговых входов в однорабочий режим, 8000 аналоговых выходов в однорабочий режим и 1024 имитационных входных данных для голосования. Модуль IC697CPU789 имеет процессор 80386DX со скоростью 16 МГЦ. Модуль IC697CPU789 общается с другими модулями PLC через подпорки, совместимые с VME.

Модуль IC697CPU789 поддерживает различные модули опций, в Том числе буксовый цифровой дисплей, контроллер шины IC660/IC661 / i661, интерфейс передачи I/O и моделирование модуля I/O серии IC697. OEM и системные интеграторы отвечают за установку и управление этой продукцией должным образом. Установка ПЛК и модулей должна соответствовать нормам, содержащим руководство по монтажу оборудования. После установки модуля IC697CPU789 и включения питания системы, модуль должен быть заряжен, а верхняя часть светодиода должна начать мигать. После завершения диагностики светодиоды наверху остаются стабильными, а второй и третий светодиоды остаются потушенными. Теперь можно программировать процессор. После программирования переключатель на процессоре может двигаться в нужное место. Последовательный порт поддерживает протокол последовательной связи RS-422 и RS-485. Мощность, необходимая модулю, составляет 1,6 ампер от 5 — вольтовой шины PLC.

Технические характеристики IC697CPU788
Бренд «GE fanacco»
Серия 90-70
Серийный номер IC697CPU788
Процессор типа продукции
Совместимый программируемый контроллер GE Fanuc 90-70
Тройная модульная избыточность
Максимальная RAM 512 кб
Электрический ток потребляет 1,6 ампер
Введите 5 вольт постоянного тока
Скорость часов 16 МГЦ
Температура на работе от 0 до 60 градусов по цельсию

Модуль IC697CPU788 — процессор, разработанный специально для тройной модульной дублирования (TMR) системы. Модуль IC697CPU788 — однослойный процессор, разработанный на основе Windows или DOS для использования в ESD (аварийное отключение), пожаре и газе, а также других ключевых приложений управления. Модуль IC697CPU788 должен использоваться вместе с набором блоков программы, которые включают в себя TMR-программы. Модуль процессора не будет работать, пока эти блоки не будут включены в загруженную программу. Данные и программное запоминающее устройство получают через соединение с расширенной пластиной памяти, которая имеет CMOS RAM до 512 кб, поддерживаемой литиевыми аккумуляторами. Управление модулем IC697CPU788 осуществляется через программное обеспечение или через 3 — битный переключатель RUN/STOP.

Когда переключатель находится в защищённом положении, процессор IC697CPU788 может быть изменен только с помощью программирования, подключенного к параллельному порту. Электрический ток в модуле (включая расширенные пластины памяти) требует 1,6 ампер. Модуль совместим с 5 — вольтным входным напряжением. Литиевые батареи имеют 20 — летний срок годности при 10 градусах по цельсию, которые обеспечивают стандартную 6 — месячную память. Поддерживается до 352 дисперсных входных и выходных входов, а также 8000 аналоговых входов, поддерживаемых в режиме одиночной работы. Модуль IC697CPU788 использует микропроцессоры 80386DX. Микропроцессоры работают со скоростью 16 МГЦ. Время, необходимое для обработки функции бура, составляет 0,4 микросекунды. Четыре светодиодных индикатора состояния предоставляют информацию о системах для монтажников и операторов.

Технические характеристики IC697CPU782
Бренд «GE fanacco»
Серия 90-70
Производитель GE Fanuc (ранее); Автоматизация Emerson Automation
Однослойный процессор описания продукта
Серийный номер IC697CPU782
Серия 90-70
Процессорный тип 80386DX микропроцессоров
Процессор типа продукции
Серийный номер IC697CPU782
Дискретная память ввода/вывода 12 кб
Совместимый программируемый контроллер GE Fanuc 90-70
Центральный процессор (процессор)
Аналоговая память ввода-вывода 8 кб
Скорость часов 16 МГЦ
Процессор 80386DX микропроцессор

IC697CPU782 — программируемый логический контроллер серии 90-70. Процессорный модуль поддерживает однорабочий конфигурации процессора, который включает в себя тип микропроцессора 80386DX с 16 МГЦ для обработки и 0,4 микросекунд для выполнения каждой функции. Вместимость IC697CPU782 I/O включает поддержку дисперсионных входов и выходов до 12 кб, а также аналоговых входов и выходов на 8 кб. Он также поддерживает установку 512 кб для расширения памяти, а также для компоновки данных и программной памяти. Модуль также оснащен защитой памяти от переключателя ключей, которая предотвращает ненужный доступ и модификации модуля. IC697CPU782 использует MS-DOS, основанный на программных пакетах Windows. В частности, Logicmaster 90-70, VersaPro Professional Edition и Professional Edition. Процессор поддерживает вычисления, сравнения, прерывания и внутренние контроллеры программного обеспечения, такие как соотношение + интеграл + дифференциал (PID) контроллер. Совместимость с стандартным форматом VME C.1 модуля может быть использована вместе со встроенными спинными долями (IC697CHS750, 782, 783, 790, 791). Кроме того, альтернативные модули, которые контроллер может установить и использовать, включают в себя interface модули IC697 LAN, многокомпонентные сопроцессорные модули, контроллеры IC660/IC661 /I /O, модули связи ic6661, а также модули ввода/вывода всех серий IC697. IC697CPU782 использует литиевые батареи, чтобы сохранить содержимое оперативной памяти. Батарея имеет номер каталога IC697ACC701 с десятилетним сроком годности и способна сохранять память до шести месяцев без подключения контроллера к главному источнику питания.

Модуль GE Fanuc IC697CPU782 — 16 МГЦ-процессор, применяемый к линейке 90-70 PLC. Номинальная вибрация модуля составляет 1 G в период с 57 по 150 герц. Ударный уровень — 15 G, продолжительность — 11 миллисекунд. Система 90-70 имеет рабочий температурный диапазон от 0 до 60 градусов по цельсию. Температурный диапазон хранения — от 40 до 85 градусов по цельсию. Рекомендуемый уровень относительной влажности составляет от 5 до 95% без конденсата. Рекомендованная оболочка-стальной шкаф с экологическим рангом IP 54, чтобы избежать брызг и пыли. Продукция GE Fanuc была лицензирована для глобального использования и производится с гарантией качества ISO9001 для применения в промышленной среде. Организационные сертификаты GE Fanuc включают в себя CE, UL508, csa22,2 и UL2279 стандартами. Стандартные 9 — канальные и 5 — канальные стойки используются для установки программируемых контроллеров IC697. Модуль IC697CPU782 должен быть установлен в слот 1 для пулемёта ПЛК. Модуль IC697CPU782 поддерживает 32 — битную инструкцию с увеличенной памятью до 512 кб. Модуль процессора также поддерживает плавучесть. Микропроцессоры для модуля IC697CPU782 — 80386DX в 16 МГЦ. Модуль процессора поддерживает до 8000 симуляций ввода/вывода и 12 000 входов и выходов. Модуль IC697CPU782 может быть программирован с помощью программного обеспечения, работающего на операционных системах MS-DOS или MS-Windows. Компьютер, который управляет программным обеспечением, может быть подключён к модулю IC697CPU782 через последовательное соединение, параллельное соединение или ethernet. Для последовательного соединения процессорный модуль предоставляет интегрированный порт RS-422/RS-485. Подключение ethernet требует установки дополнительных модулей связи. Модули IC697CPU782 требуют 1,6 ампер тока из спинной пластины PLC, напряжение 5 вольт постоянного тока.

Технические характеристики IC697CPU781
Бренд «GE fanacco»
Серия 90-70
Серийный номер IC697CPU781
Процессор типа продукции
Совместимый программируемый контроллер GE Fanuc 90-70
Электрический ток потребляет 1,6 ампер
Введите 5 вольт постоянного тока
Скорость часов 16 МГЦ
Микропроцессоры 80386DX серии
Последовательный порт, да
Максимальная память 512 кб

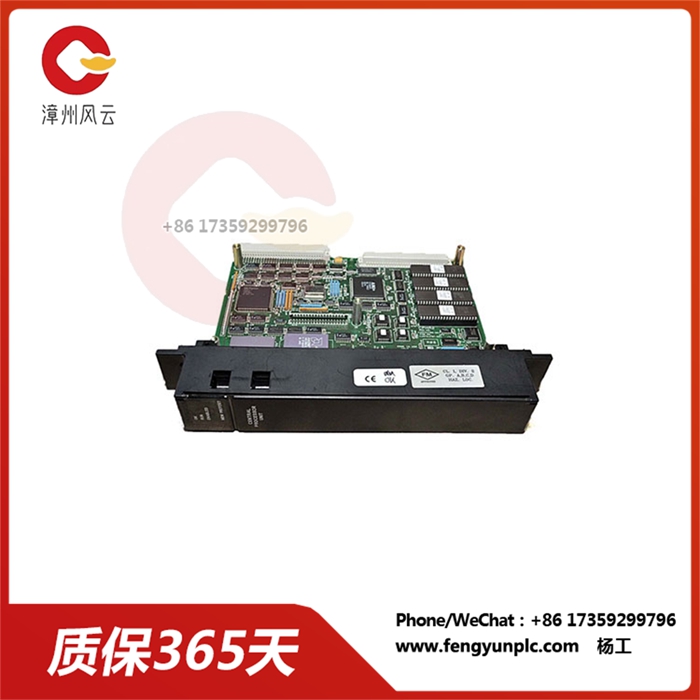

Модуль IC697CPU781 — 32 — битный процессор с 16 МГЦ, поддерживающий расширяемую память. Модули, которые можно заказать вместе с модулем процессора IC697CPU781, включают в себя 128 KB 32 — битный модуль CMOS (модули IC697MEM31), 256 кб и 256 кб, которые не являются уязвимыми для флеш-памяти (IC697MEM32) Модули (модули IC697MEM33), 512 KB 32 — битная память CMOS (модули IC697MEM35) и литиевая батарея (IC697ACC701). Батарейки годятся на 20 лет при температуре 10 градусов по цельсию. Батарея может обеспечить шестимесячную память без электричества. Модуль IC697CPU781 поглощает 1,6 ампер при вводе 5 — вольтного тока. Точность внутренних временных часов составляет минус 3,5 секунды в день. RS-422/RS-485 в модуле IC697CPU781 совместимы с последовательными портами, которые могут быть использованы для подключения последовательных программистов или компьютеров.

Программирование также может быть подключено к модулю IC697CPU781 через верхний порт интерфейсного модуля шины-эмиттера. Программирование также может быть подключено через ethernet, что требует установки дополнительных модулей связи, поддерживающих ethernet. Модуль ic6697cpu781 включает в себя модули ic6660, ic6661 и ic6661, компоновки данных и программного обеспечения, конфигурации программного обеспечения, микропроцессоры с частотой 80386DX на 16 МГЦ, защиту памяти на кнопках и 12 000 ввода/вывода 8000 симуляций ввода-вывода, 3 — битные переключатели управления и защищенный доступ. Применение модуля IC697CPU781 включает в себя управление промышленными машинами и процессами. Модуль IC697CPU781 связан с ввода/вывода через VME шины совместимых систем. Модуль IC697CPU781 предоставляет множество альтернативных модулей, в Том числе модуль LAN, сопроцессорный модуль, модуль главного контроллера, а также несколько модулей моделирования и разделения ввода/вывода.

Технические характеристики IC697CPU780
Бренд «GE fanacco»
Серия 90-70
Производитель GE Fanuc (ранее); Автоматизация Emerson Automation
Серийный номер IC697CPU780
Серия 90-70
Процессор типа продукции
Серийный номер IC697CPU780
Совместимый программируемый контроллер GE Fanuc 9-70
Однослойный процессор описания продукта
да
Специальная тепловая резервная конфигурация
Скорость часов 16 МГЦ
Процессорный тип 80386DX микропроцессоров

IC697CGR772

IC697CPU780 — модуль центрального процессора (CPU), разработанный ранее компанией GE Fanuc, в настоящее время принадлежит автоматизации emerson. Модуль CU — однослойный процессор, разработанный специально для настройки дополнительных контроллеров, совместимый с ключевым приложением и требующий высокой доступности. При использовании избыточной или тепловой конфигурации главный процессор синхронизируется с вспомогательным. Как только центральный процессор сломается или перейдет из RUN в режим стопа, переключение без возмущений автоматически включится и, таким образом, не остановится. IC697CPU780 использует в основном микропроцессоры 80386DX со скоростью 16 МГЦ, в то время как время выполнения каждой функции составляет 0,4 микросекунды. Он может обрабатывать произвольные комбинации входных и выходных входов до 12 кб, а также аналоговые входные и исходящие сигналы до 8 кб. Он поддерживает математические вычисления плавающей точки и другие наборы команд высокого уровня. IC697CPU780 также имеет четыре (четыре) состояния светодиодов, которые используются для описания нормального, функционирующего, включения и активации защиты памяти модуля. Специфические резервные функции ic6997cpu780 включают автоматическую синхронизацию процессора, онлайн-программирование и восстановление, Один скан-переключение и настроенный размер резервных данных. Использование избыточной конфигурации устраняет одноточечный сбой. Модуль содержит встроенный порт связи RS485, литиевую батарею для RAM-аккумуляторов и часы. Батарея имеет номер каталога IC697ACC701 с 20 — летним сроком годности при 10 градусах по цельсию и способна хранить данные 6 (6) месяцев.

Модуль IC697CPU780 — расширенный процессор, разработанный специально для приложений с тепловым резервным процессором. Он может быть использован для PLC от GE Fanuc, являющихся частью серии 90-70 от серии GE PLC. Дублирующие функции, поддерживаемые модулем IC697CPU780 включают в себя бесполые переключения между PLC, синхронизацию процессора, расширение сканирования на 20 миллисекунд, переключение сканирования, однострочное восстановление и программирование, а также периодическую проверку и проверку памяти. Другие стандартные функции, поддерживаемые модулем IC697CPU780, включают 16 МГЦ 803886dx процессоры, 12000 входных и выходов, 8000 аналоговых входов и выходов, 8000 имитаций памяти, конфигурации программного обеспечения до 512 кб, доступ к коду и 4 состояния LED. Опция памяти системы включает в себя 128 кб, 256 кб, 256 кб и 256 кб невосприимчивых флеш-карт, или 512 кб общей системной памяти. Батареи, обеспечивающие резервное питание оперативной памяти системы, имеют срок годности при 10 градусах по фаренгейту 68 лет. Модуль IC697CPU780 выкачивает 1,6 ампер из шины системы. Модуль совместим с 5 — вольтным входным напряжением. Модуль IC697CPU780 используется в основном как процессор в тепловой резервной системе CPU, которая нуждается в двух процессорах: 1 CPU в главном ПЛК и 1 CPC в вспомогательном ПЛК. Главный и резервный процессоры должны быть размещены отдельно. Одна конфигурация — главный процессор, другая — вспомогательный. Коммуникация между главным ПЛК и вспомогательным ПЛК реализуется с использованием модулей генератора шины и избыточных модулей связи. Последовательные порты на модуле IC697CPU780 имеют разъём типа 15 швов D, который можно использовать для соединения с последовательным портом RS-485 для создания последовательного соединения с программируемым компьютером.

Технические характеристики IC697CPU772
Бренд «GE fanacco»
Серия 90-70
Серийный номер IC697CPU772
Процессор типа продукции
Совместимость контроллера GE Fanuc 90-70 PLC
Введите 5 вольт постоянного тока
Электрический ток потребляет 1,2 ампер
Максимальная мощность батареи 512 килобайт
Скорость часов 12 МГЦ
Микропроцессор 80C186 типа
Последовательный порт 1

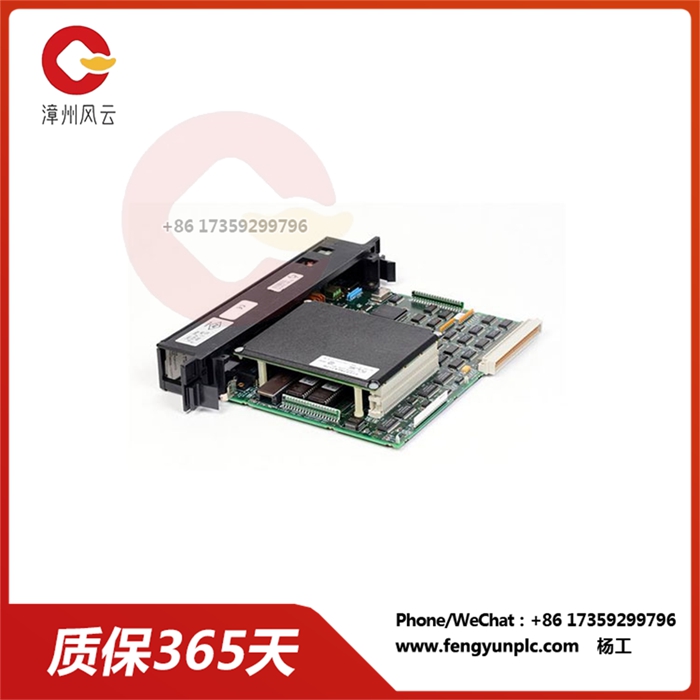

Модуль IC697CPU772 () — модуль процессора, совместимый с программируемым логическим контроллером серии 90-70 от GE Fanuc. Линейка продукции 90-70 серии представляет собой серию компонентов PLC и PLC, обеспечивающих полный функциональный контроллер, который легко настраивается и устанавливается в любой системе. Серия PLC 90-70 предназначена для совместимости с другими PLC, которые составляют часть более обширной серии PLC 90 серии. Серия 90-70 включает в себя множество различных компонентов системы PLC, включая модули процессоров, рамы. Система ввода/вывода, источник питания, Genius I/O и множество альтернативных модулей. Архитектура модуля процессора основана на процессорах Intel 80X86 или 80X86DX. Модуль IC697CPU772 использует 80C186 микропроцессоров с 12 МГЦ системными часами.

Модуль IC697CPU772 занимает место в раме ПЛК. Модуль процессора поддерживает плавучесть. Системная память расширяется, так как модуль памяти может быть установлен на модуле IC697CPU772 64, 128, 256 и 512 кб CMOS. Заменяемые системные батареи обеспечивают резервное питание программ и памяти на случай, если система будет отключена. Старые батарейки должны быть извлечены, прежде чем их можно будет заменить. Для модуля IC697CPU772 требуется 1,2 ампер тока с 5 вольт. Этот ток требует расширения тока, потребляемого памятью. Модули IC697CPU772 настроены через MS-DOS или Microsoft, основанные на Windows. Для обеспечения того, чтобы не было отклонений от конфигурации программирования, процессор проверяет фактическую конфигурацию во время запуска и периодически проверяет ее во время работы системы. Интегрированный последовательный порт может использоваться для соединения с последовательным программистом.
